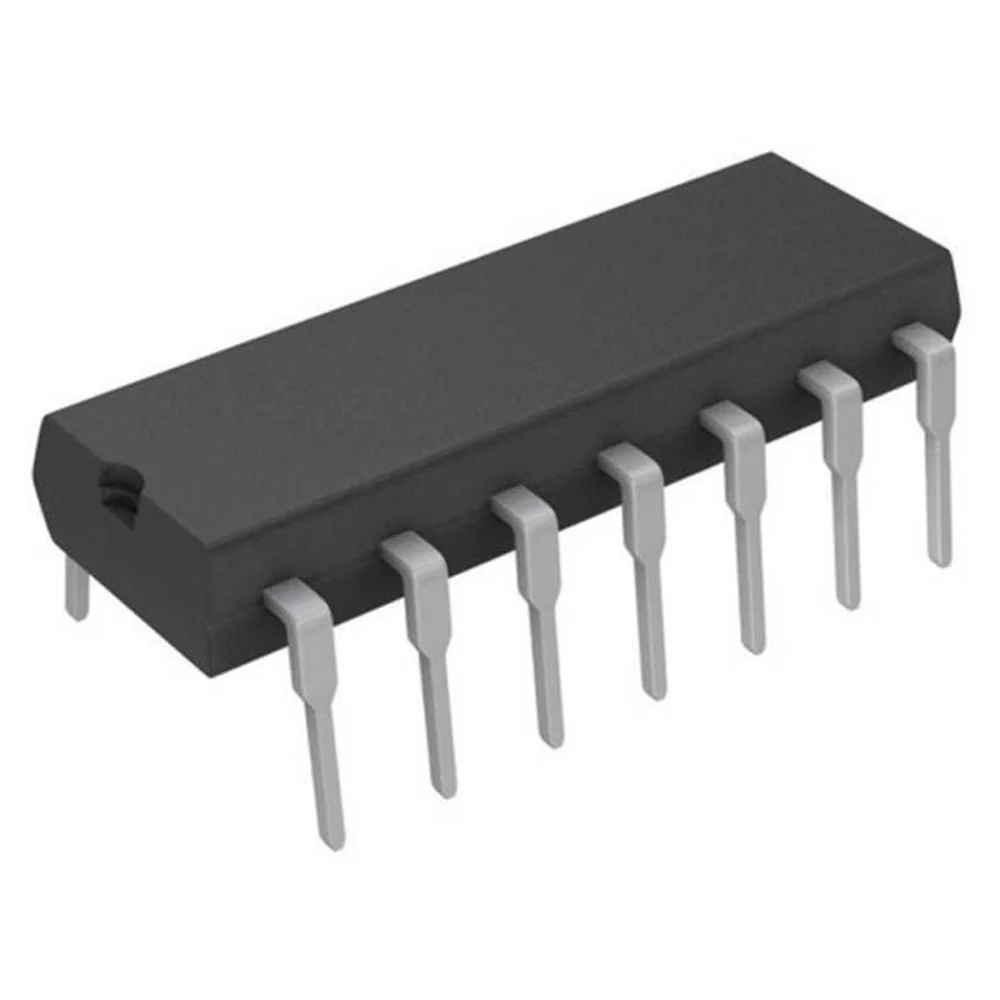

74HC08 – Quad 2-input AND Gate

Le 74HC08 contient quatre portes logiques AND indépendantes, chacune ayant deux entrées.
Chaque porte produit une sortie haute (1) seulement si les deux entrées sont hautes (1).

• Expression logique : Y = A ⋅ B (AND logique)

🔌 Brochage (Boîtier DIP-14)

✅ Applications typiques

• Circuits de logique combinatoire

• Conditions multiples dans les automates logiques

• Comparateurs binaires

• Commande de relais ou LEDs selon plusieurs conditions
