Capteur de courbure de résistance Flex 4.5 / 2.2 compatible Arduino – Détection précise de flexion

est un composant électronique professionnel utilisé dans les systèmes industriels modernes.
Le module offre stabilité, performance et compatibilité pour les projets électroniques avancés.

Professionnel

Le composant est largement utilisé dans les applications électroniques professionnelles.

Applications de

Le module est utilisé dans les systèmes embarqués, industriels et électroniques.

Avantages techniques de

• Haute stabilité
• Performance professionnelle
• Compatibilité étendue
• Fiabilité industrielle

Pourquoi choisir

garantit une excellente performance dans les projets électroniques modernes.

est utilisé dans les applications électroniques modernes.

Le module améliore la stabilité des systèmes électroniques.

Le composant Capteur de courbure de résistance Flex 4.5 / est recommandé pour les applications industrielles.

Capteur de courbure de résistance Flex 4.5 / offre une excellente compatibilité électronique.

Le système Capteur de courbure de résistance Flex 4.5 / garantit une haute performance technique.

Capteur de courbure de résistance Flex 4.5 / Professionnel

Capteur de courbure de résistance Flex 4.5 / 2026 est une solution professionnelle utilisée dans les systèmes électroniques modernes nécessitant stabilité et performance.

Le capteur de courbure de résistance Flex 4.5 / 2.2 est un composant électronique essentiel pour la détection de mouvement et la mesure d’angle dans les projets embarqués. Grâce à sa conception fine et flexible, ce capteur convertit la déformation mécanique en variation de résistance électrique, permettant de mesurer avec précision le degré de flexion d’un objet, d’un doigt ou d’une surface.

Ce capteur Flex est disponible en deux longueurs : 2.2 pouces et 4.5 pouces, offrant une flexibilité d’intégration selon vos besoins de conception. Il est largement utilisé dans les domaines de la robotique, des dispositifs portables (wearables), des gants de réalité virtuelle et des projets interactifs.

Caractéristiques techniques du capteur de courbure de résistance Flex

• Modèle : Capteur de courbure résistif Flex 2.2″ / 4.5″

• Principe de fonctionnement : variation de résistance en fonction de la courbure

• Résistance à plat : environ 10 kΩ

• Résistance en flexion : environ 20–30 kΩ

• Angle de flexion maximal : jusqu’à 90°

• Durée de vie : > 1 million de cycles

• Longueur totale : 56 mm (2.2″) ou 114 mm (4.5″)

• Largeur : 6 mm

• Tension de fonctionnement recommandée : 3,3V à 5V

• Compatibilité : Arduino, ESP32, Raspberry Pi, STM32, etc.

Principe de fonctionnement du capteur de courbure de résistance Flex

Lorsqu’il est plié, le capteur modifie sa résistance interne en fonction du rayon de courbure. Plus le capteur est courbé, plus sa résistance augmente. Ce changement peut être lu à l’aide d’un pont diviseur de tension et d’une entrée analogique d’une carte Arduino ou autre microcontrôleur.

Ce principe simple permet d’obtenir une valeur analogique proportionnelle à la flexion, idéale pour créer des interfaces de contrôle intuitives ou mesurer la position d’un élément flexible dans un système mécanique.

Applications du capteur de courbure de résistance Flex 4.5 / 2.2

Le capteur de courbure de résistance Flex est polyvalent et s’adapte à de nombreux projets électroniques :

• Gants de détection de mouvement : mesure des mouvements des doigts pour les applications de réalité virtuelle (VR) et robotique.

• Robotique et mécatronique : suivi d’articulations ou de bras robotiques pour une détection de flexion en temps réel.

• Interfaces interactives : création de manettes ou contrôleurs sensibles à la flexion.

• Wearables et objets connectés (IoT) : capteurs pour bracelets ou vêtements intelligents.

• Projets éducatifs Arduino / STEM : apprentissage de la mesure analogique et du traitement de signaux capteurs.

Avantages principaux du capteur Flex

• Haute sensibilité à la flexion : mesure précise même pour de petites courbures.

• Faible consommation d’énergie : idéal pour les systèmes portables alimentés par batterie.

• Grande durabilité : supporte des milliers de cycles de flexion sans perte de performance.

• Compatibilité universelle : fonctionne parfaitement avec les cartes Arduino, ESP32, STM32, Raspberry Pi, etc.

• Installation simple : facile à souder ou connecter via un câble Dupont et un pont diviseur.

Exemple de connexion avec Arduino

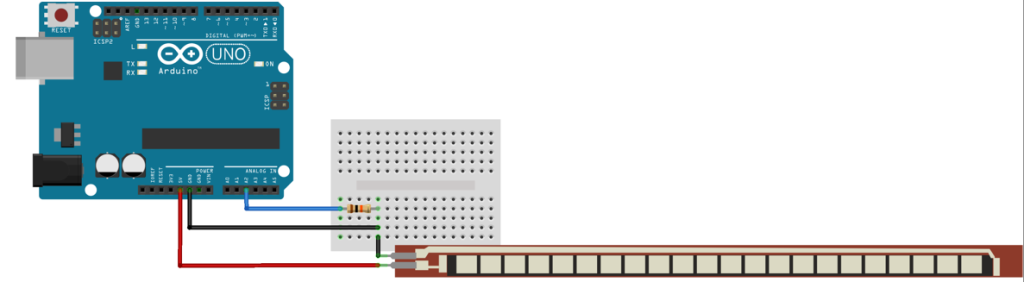

Pour lire la valeur du capteur de courbure Flex, connectez une extrémité à la tension 5V et l’autre à une résistance fixe (10 kΩ) reliée à la masse. Le point intermédiaire entre le capteur et la résistance se connecte à une entrée analogique (A0) d’Arduino.
Ensuite, vous pouvez afficher les valeurs de flexion sur le Moniteur Série ou les utiliser pour contrôler un servomoteur ou un affichage graphique.

Liens utiles (internes et externes)

• Capteur Flex 4.5″ sur MHTronic

• Documentation Arduino officielle – Lecture analogique

• Bibliothèque Arduino pour capteurs résistifs

Conclusion

Le capteur de courbure de résistance Flex 4.5 / 2.2 est une solution précise et fiable pour la détection de flexion. Grâce à sa compatibilité avec Arduino, ESP32 et Raspberry Pi, il s’intègre facilement dans les projets électroniques éducatifs, professionnels ou créatifs.
Que ce soit pour des applications robotiques, wearables ou interactives, ce capteur offre un excellent rapport sensibilité / simplicité / durabilité, idéal pour tout passionné d’électronique ou de prototypage.

Applications de Capteur de courbure de résistance Flex 4.5 /

Le module Capteur de courbure de résistance Flex 4.5 / est utilisé dans les systèmes embarqués et l’automatisation industrielle.

Avantages techniques de Capteur de courbure de résistance Flex 4.5 /

• Haute stabilité
• Compatibilité étendue
• Performance professionnelle
• Durabilité élevée

Pourquoi choisir Capteur de courbure de résistance Flex 4.5 /

Capteur de courbure de résistance Flex 4.5 / offre une excellente compatibilité avec les systèmes électroniques modernes.

Capteur de courbure de résistance Flex 4.5 / est largement utilisé dans les applications électroniques modernes.

Le composant Capteur de courbure de résistance Flex 4.5 / offre une excellente stabilité et performance.

Le module Capteur de courbure de résistance Flex 4.5 / convient parfaitement aux projets industriels et techniques.

Capteur de courbure de résistance Flex 4.5 / est recommandé pour les systèmes embarqués professionnels.
