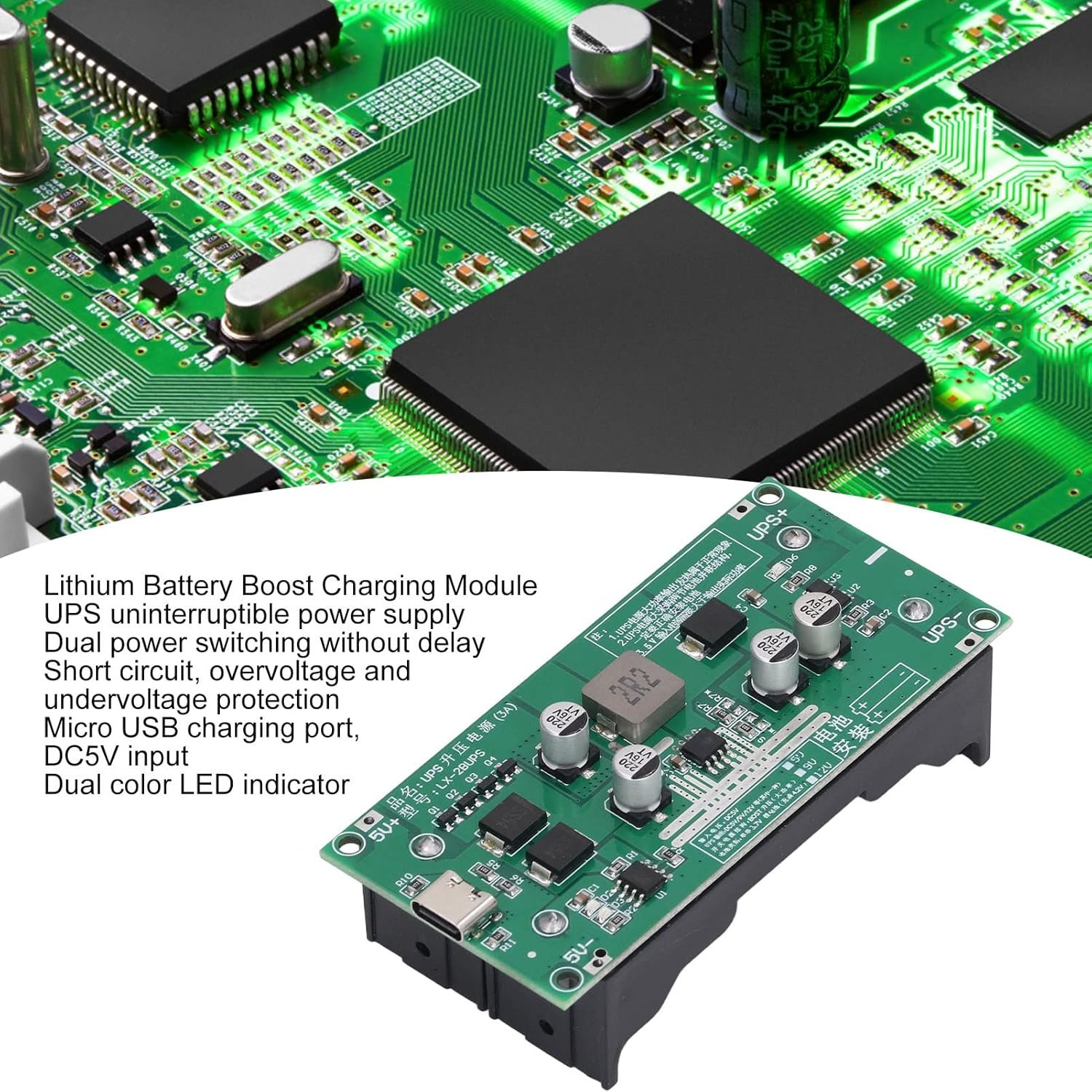

Chargeur de batterie au lithium Type-C 15 W 3 A 18650 ( Step Up Booster Charge rapide )

• Ce produit est adapté à l’application d’équipements en cas de panne de courant sans coupure de courant. Lorsque l’alimentation est disponible, une alimentation externe est utilisée. En cas de panne de courant, il bascule automatiquement et de manière transparente sur l’alimentation par batterie.
• L’interface Type-C fournit de l’énergie. Par rapport à l’interface microUSB, le courant qui peut être transmis est beaucoup plus important et le courant maximal peut être de 5 A.
• Il convient aux routeurs, caméras, cartes de développement et autres équipements. Il peut commuter l’alimentation de la batterie de manière transparente lorsque l’alimentation est coupée et l’alimentation est continue
• Commutation transparente de l’alimentation externe et de l’alimentation bidirectionnelle de la batterie (sans délai). Alimentation électrique ininterrompue, démarrage automatique après une panne de courant, auto-charge après un appel de courant.
• La tension de sortie 5V/9V/12V peut être sélectionnée,
• Chargement de batterie au lithium, protection de batterie au lithium, sortie boost et commutation UPS.
• La LED bicolore indique l’état de charge, et le voyant vert est toujours allumé lorsqu’il est plein, et la charge s’arrêtera automatiquement.
• Interface Type-C, courant élevé.

Paramètres du produit :

• Tension de sortie : 5 V/9 V/12 V
• Courant : 5A (maximum)
• Interface : Interface Type-C
• Puissance de crête : jusqu’à 20 W
• Puissance nominale : jusqu’à 15 W
• Taille du module : 88 * 41 * 22 mm de longueur, largeur et hauteur (boîtier de raccordement arrière)

Description de la fonction :

1. Fonction UPS : lorsque l’alimentation est sous tension, l’alimentation alimente directement la charge via le circuit de suralimentation, tout en chargeant la batterie au lithium. Une fois l’alimentation coupée, le chemin de la batterie démarre automatiquement pour alimenter la charge via le circuit de suralimentation.
2. Circuit booster : puissance de crête jusqu’à 20 W, puissance nominale jusqu’à 15 W, circuit boost BOST, MOS haute intensité 12 A intégré, efficacité jusqu’à 96 %, consommation d’énergie statique du module 25 mA, sortie 5 V/9 V/12 V en option. (Dans des conditions de charge normales, il est recommandé d’être < 15 W. Sortie 5 V : courant 3 A, sortie 9 V : courant 1,6 A, sortie 12 V : courant 1,2 A)
3. Protection de la batterie au lithium : sur-impulsion, décharge excessive, surchauffe, protection contre les surintensités (si le court-circuit entre dans l’état de protection après une mauvaise opération et ne produit pas de sortie, connectez la charge 5 V pour activer automatiquement la sortie de récupération).

Instructions:

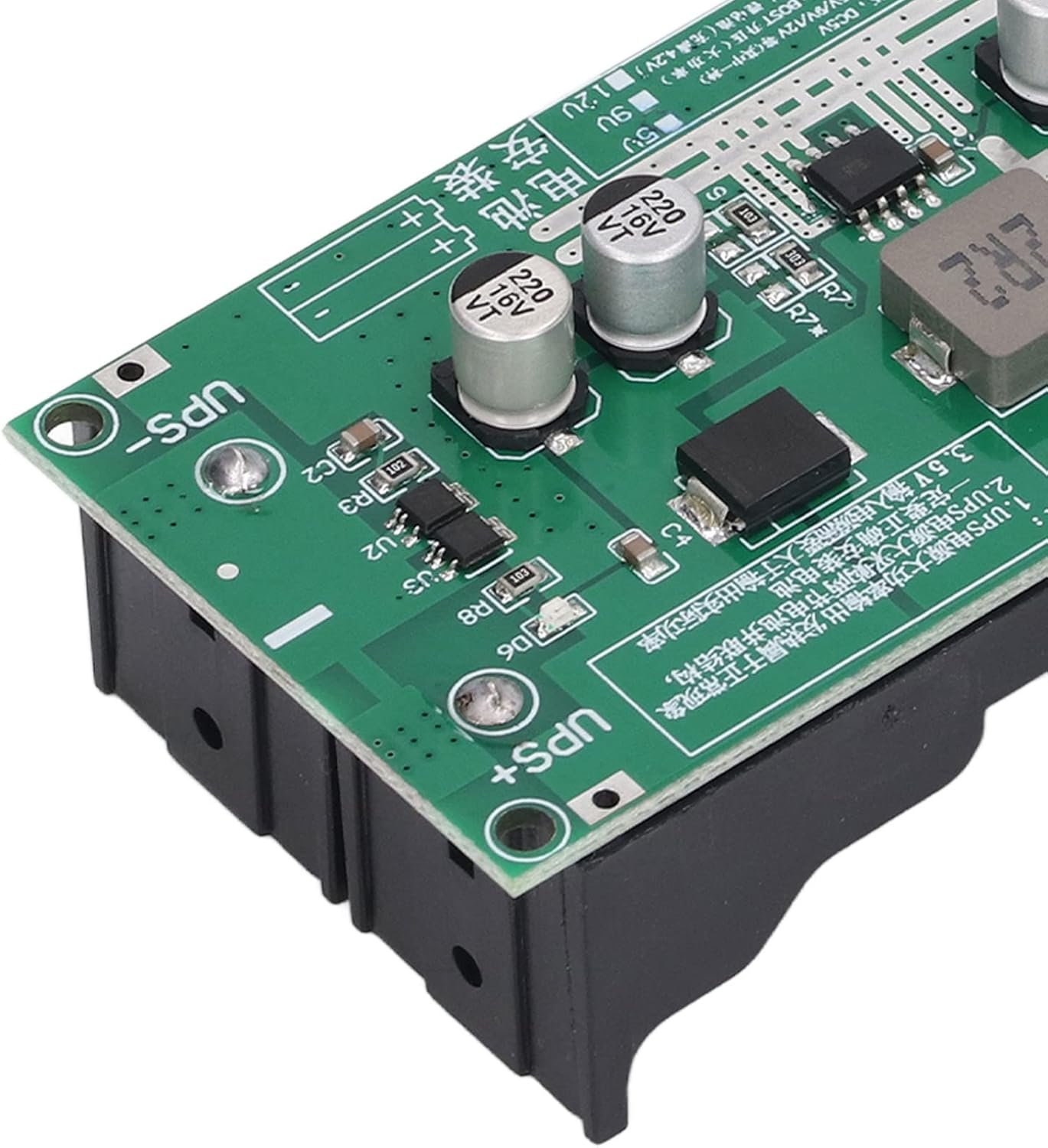

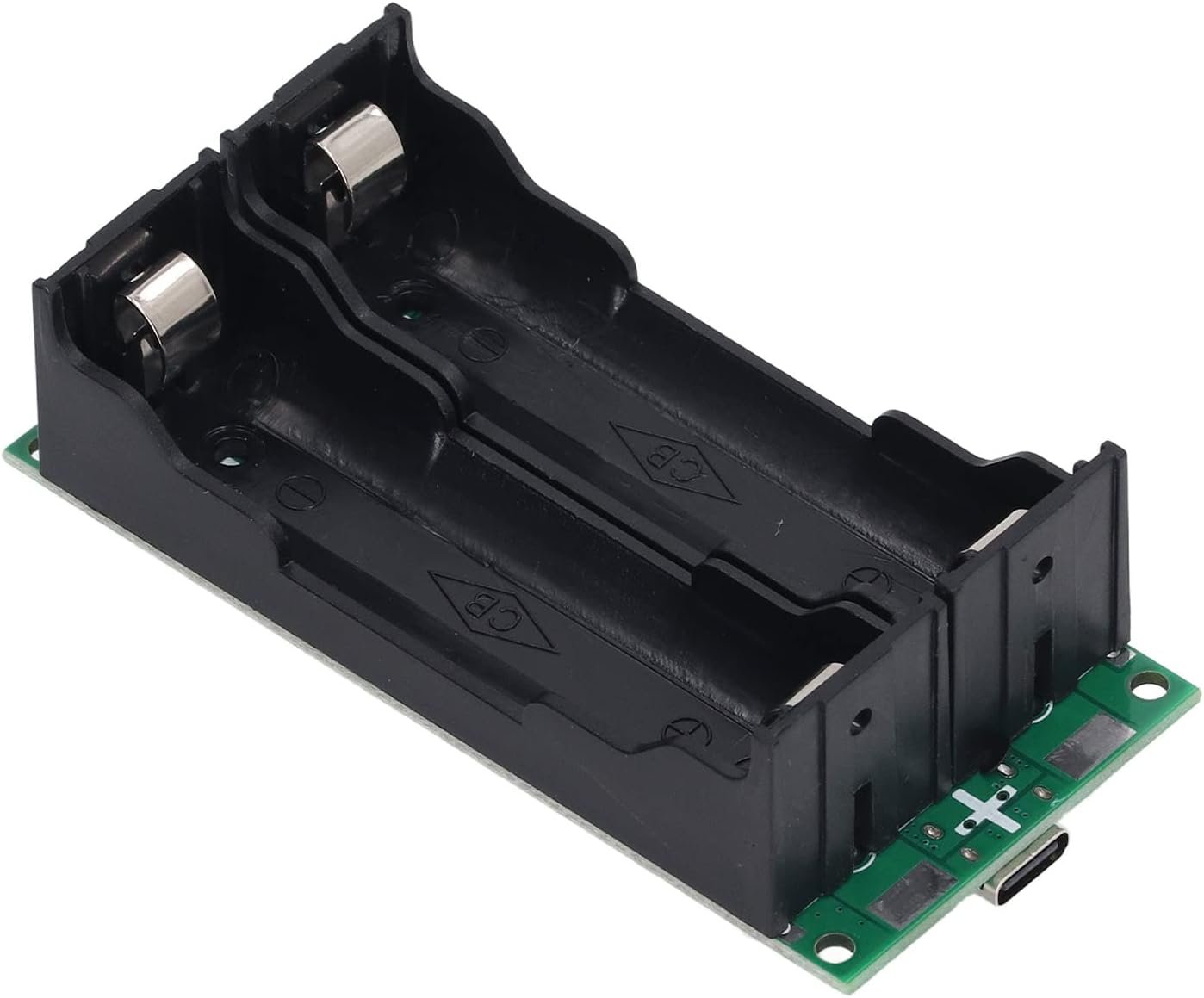

1. Le port USB et les ports standard 5V+ et 5V – sont des ports d’alimentation externe. Vous pouvez en choisir un. Les interfaces de sortie sont marquées USP+ et UPS -. Le boîtier de batterie de soudage arrière est connecté à une batterie au lithium 18650. Il peut également être connecté à d’autres batteries au lithium 3,7 V.
2. Lorsqu’il est utilisé comme onduleur, il est nécessaire d’installer la batterie pour garantir que l’alimentation d’entrée 5 V dispose d’une puissance suffisante et que la sortie reste allumée en temps réel. Lorsque l’alimentation est coupée, la batterie peut être démarrée à tout moment.
3. Si l’onduleur souhaite économiser la consommation d’énergie, soudez le voyant de sortie une fois tous les tests terminés, ce qui peut réduire la consommation de courant de plus de 10 mA sans affecter la sortie normale du circuit et économiser de l’énergie.
4. Pendant le fonctionnement, il est possible que la carte passe en état de protection sans sortie pour diverses raisons (mauvais contact, mauvaise connexion, etc.). Vous pouvez connecter un port de charge 5 V à la carte une fois le problème résolu, et la carte peut être activée et à nouveau alimentée après sa remise sous tension.
5. L’alimentation de charge 5 V utilisée par les utilisateurs individuels utilise un condensateur de sortie avec une valeur de capacité plus grande. Ce condensateur peut continuer à se décharger après la mise hors tension de l’alimentation, ce qui entraîne un processus de baisse lente de la tension d’alimentation, ce qui empêchera la carte de commuter rapidement l’alimentation de la batterie après la mise hors tension de l’alimentation. Si vous rencontrez une telle situation, vous pouvez connecter une résistance de décharge d’environ 1K au port d’entrée 5 V.
6. Si vous souhaitez augmenter la capacité de la batterie du module UPS, vous pouvez utiliser la méthode de connexion parallèle multi-sections, et les autres fonctions ne seront pas affectées.  F

Questions nécessitant une attention particulière :

1. La carte contient des MOS et d’autres composants qui peuvent facilement être endommagés par l’induction ou l’électricité statique du fer à souder. Veuillez vous assurer que le fer à souder utilisé est mis à la terre (et que le fil de mise à la terre de la rangée est connecté), et il est préférable de porter des gants antistatiques pour l’opération.

2. Lors de l’installation de la batterie, veillez à ne pas l’installer à l’envers, sinon la carte brûlera.

3. Veuillez sélectionner une alimentation électrique suffisante. Ce n’est qu’à cette condition que la carte pourra fonctionner normalement.

4. L’alimentation de la carte ne doit pas être supérieure à 5 V

5. La carte est modifiée sans confirmation technique. Notre magasin n’est pas responsable du support technique et du service après-vente.
