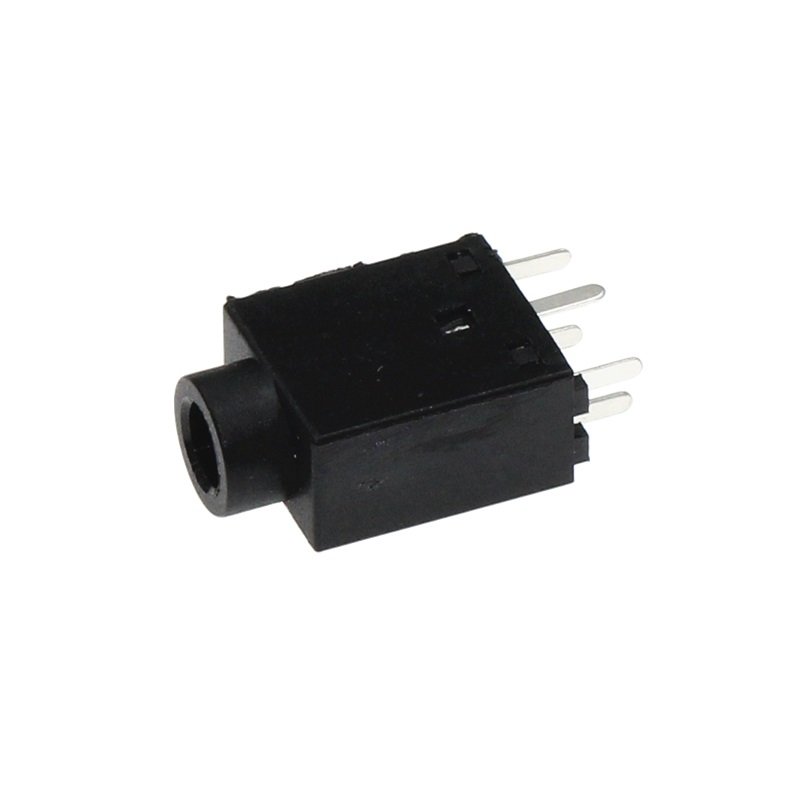

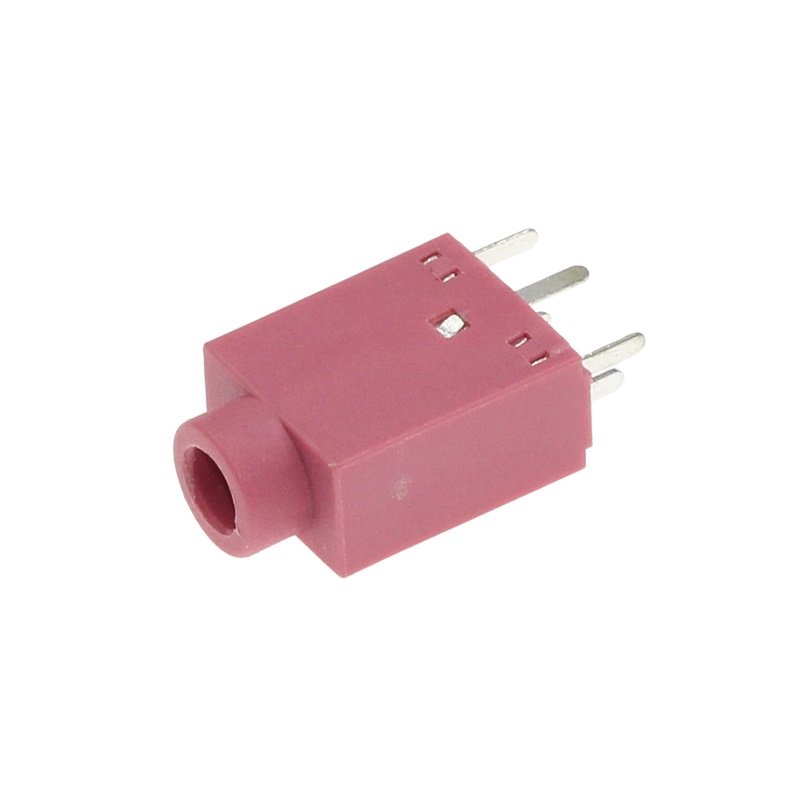

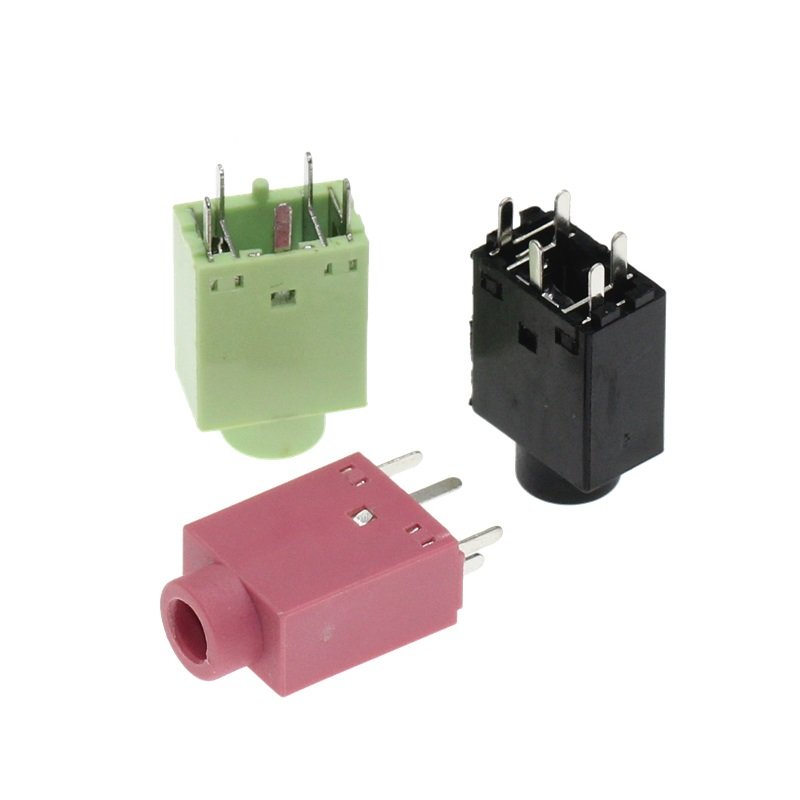

Connecteur Audio PJ-358 – Jack 3.5 mm Stéréo – DIP

Le connecteur PJ-358 est une prise jack femelle 3.5 mm stéréo, conçue pour un montage sur circuit imprimé (PCB) en technologie DIP (à trous traversants). Il est idéal pour les projets audio nécessitant une entrée ou sortie stéréo standard.

Caractéristiques techniques :

• Type de connecteur : Jack femelle 3.5 mm

• Modèle : PJ-358

• Nombre de contacts : 5 (stéréo : GND, L, R, détection, commutation)

• Montage : DIP (traversant)

• Format : Droit (angle 90° – horizontal)

• Matériau des contacts : Alliage de cuivre, plaqué nickel ou or

• Durée de vie : > 5000 cycles d’insertion

• Température de fonctionnement : -25°C à +85°C

Dimensions typiques :

• Longueur : env. 14 mm

• Largeur : env. 9 mm

• Hauteur : env. 6 mm

• Espacement des broches : standard 2.54 mm

Applications :

• Projets audio embarqués (MP3, lecteurs, enceintes…)

• Cartes Arduino, ESP32 avec sortie audio

• Amplificateurs DIY, modules audio stéréo

• Systèmes embarqués nécessitant une interface casque ou micro

Avantages :

• Format universel Jack 3.5 mm

• Connexion fiable pour audio stéréo

• Facile à souder et à intégrer sur PCB

• Compact et économique

• Modèles avec fonction de détection de fiche disponibles
