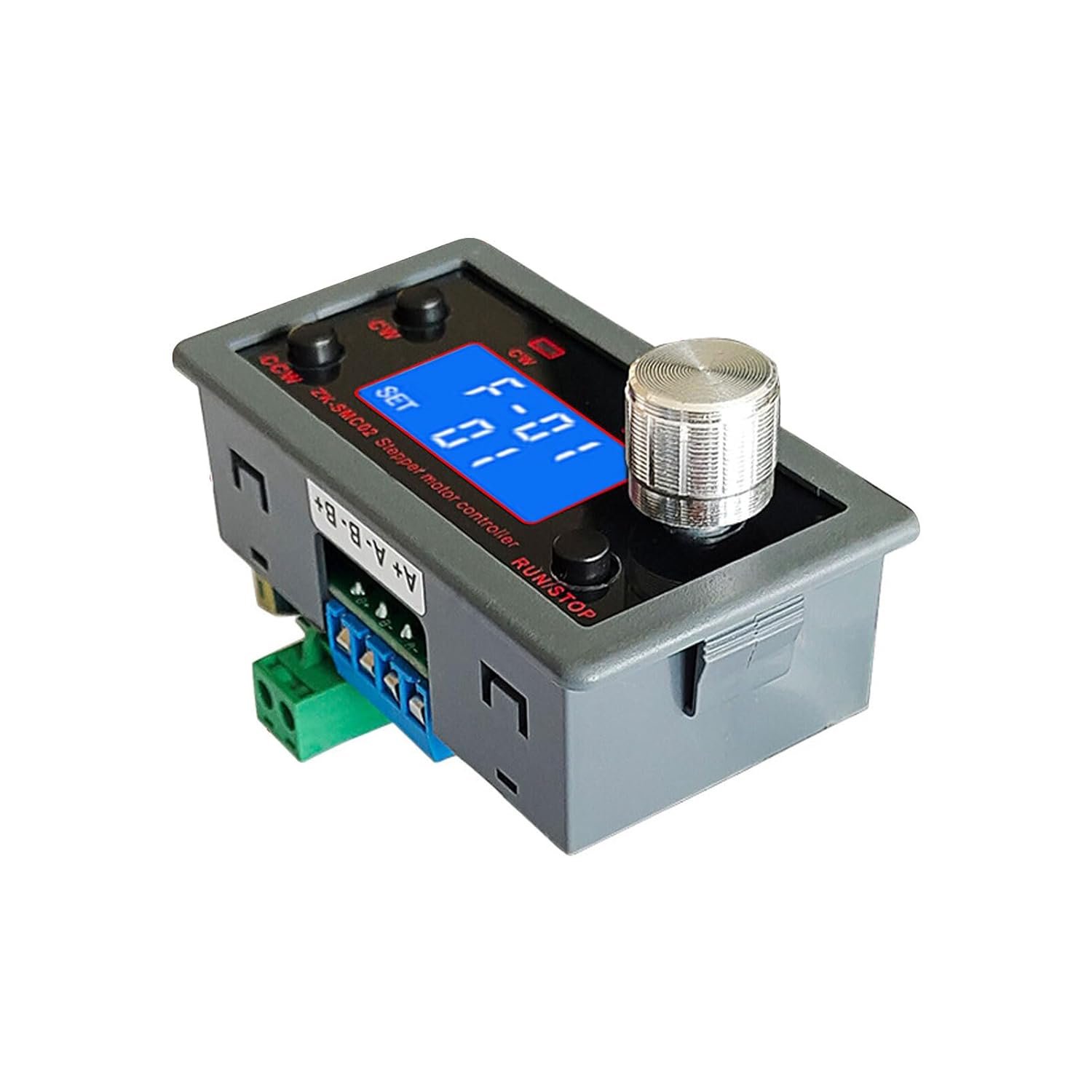

Présentation De Contrôleur moteur pas à pas ZK-SMC02

Le ZK-SMC02 est conçu pour le contrôle d’un moteur pas à pas sur un axe unique. Contrairement au ZK-SMC01, ce modèle intègre directement le driver moteur jusqu’à 4 A, ce qui simplifie considérablement le câblage.

Son écran LCD permet de modifier facilement les paramètres sans ordinateur. Les réglages sont enregistrés en mémoire et conservés même après une coupure d’alimentation.

Découvrez également notre gamme de drivers moteurs :

https://mhtronic.com/product-category/drivers-moteurs/

Retrouvez aussi nos moteurs pas à pas :

https://mhtronic.com/product-category/moteurs/

Caractéristiques techniques

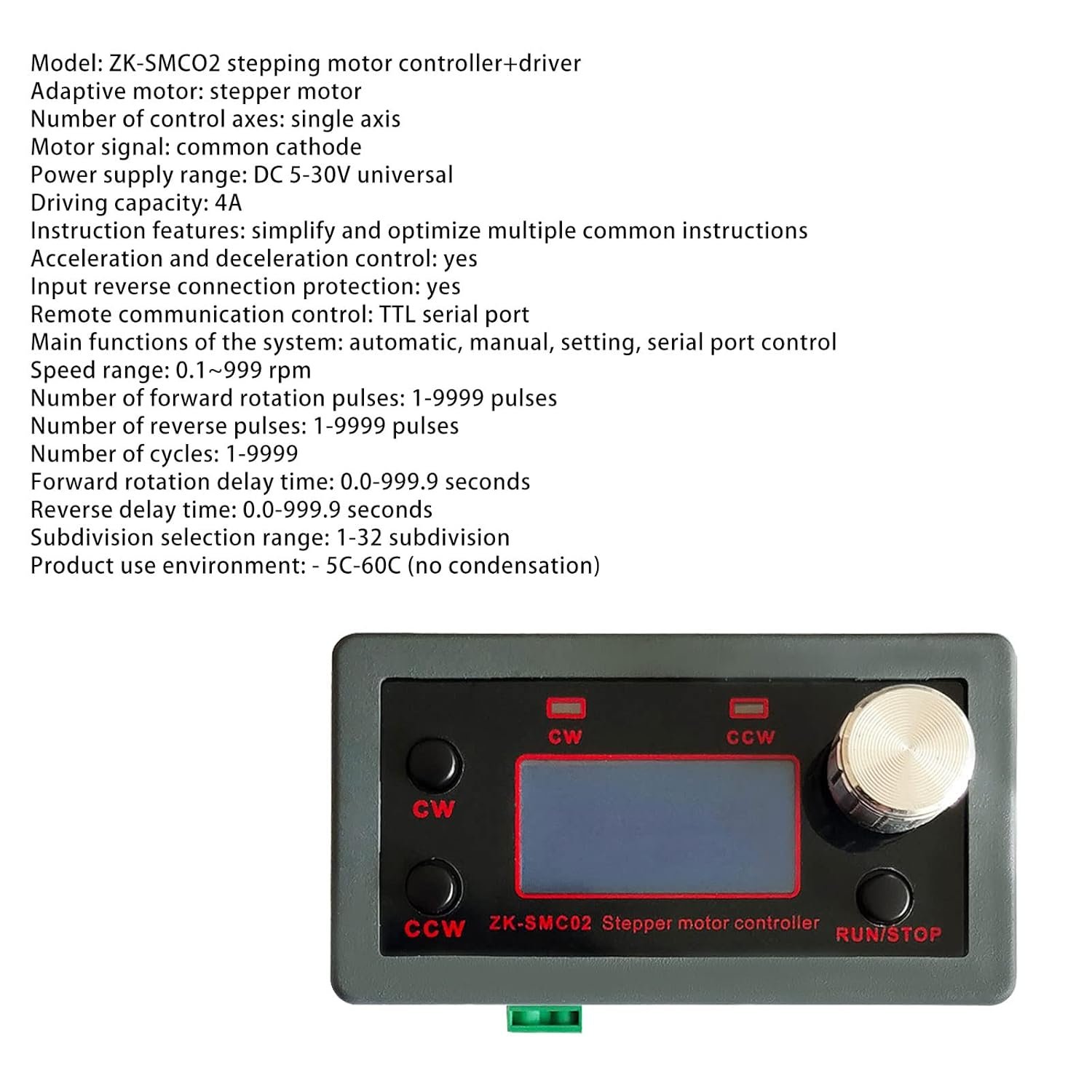

Spécifications De Contrôleur moteur pas à pas ZK-SMC02

• Modèle : ZK-SMC02
• Contrôle : 1 axe
• Driver moteur intégré
• Courant maximal : 4 A
• Alimentation : 5 à 30 V DC
• Écran LCD
• Réglage de la vitesse
• Réglage du nombre d’impulsions
• Réglage de l’accélération et de la décélération
• Délai programmable
• Nombre de cycles programmable
• Communication série TTL
• Protection contre l’inversion de polarité
• Sauvegarde automatique des paramètres
• Compatible moteurs pas à pas 2 phases (4, 6 ou 8 fils), notamment les séries NEMA 17 et NEMA 23.

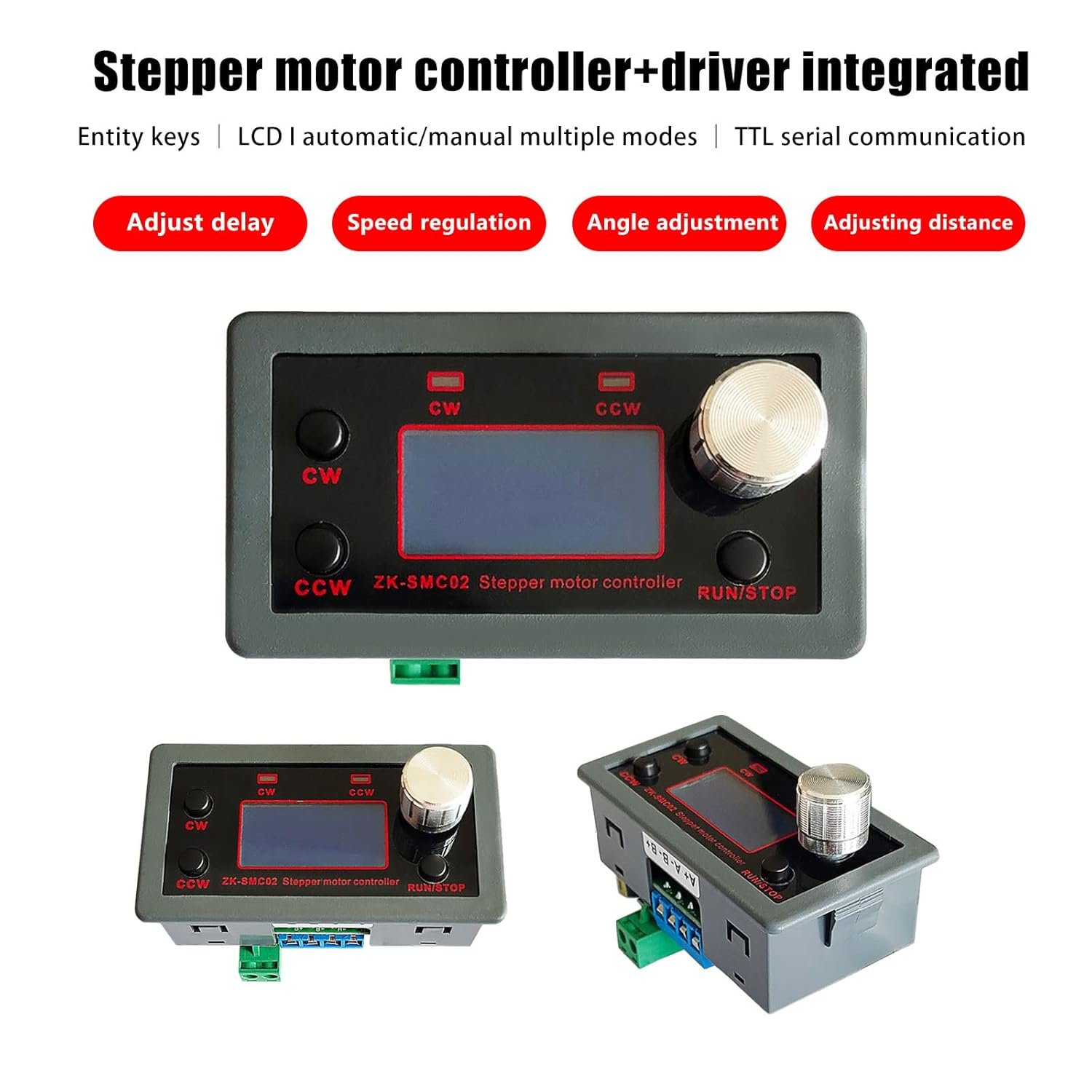

Fonctionnalités principales

Le contrôleur permet :

• Fonctionnement automatique
• Fonctionnement manuel
• Réglage de la vitesse
• Réglage de la distance
• Réglage de l’angle
• Réglage du délai
• Réglage du nombre de cycles
• Marche avant / arrière
• Contrôle via port série TTL
• Mémoire après coupure d’alimentation.

Applications De Contrôleur moteur pas à pas ZK-SMC02

Le ZK-SMC02 convient parfaitement pour :

• Machines CNC
• Gravure laser
• Découpe CNC
• Robotique
• Convoyeurs
• Machines de dosage
• Positionnement automatique
• Impression 3D
• Automatisation industrielle
• Bancs de test
• Machines spéciales
• Systèmes de déplacement linéaire.

Avantages

Les principaux avantages du Contrôleur moteur pas à pas ZK-SMC02 sont :

• Driver intégré jusqu’à 4 A
• Écran LCD intuitif
• Configuration sans ordinateur
• Installation rapide
• Large plage d’alimentation
• Compatible avec de nombreux moteurs
• Communication TTL
• Réglages mémorisés
• Contrôle précis de la vitesse et des déplacements
• Convient aussi bien aux projets DIY qu’aux applications industrielles.

Installation

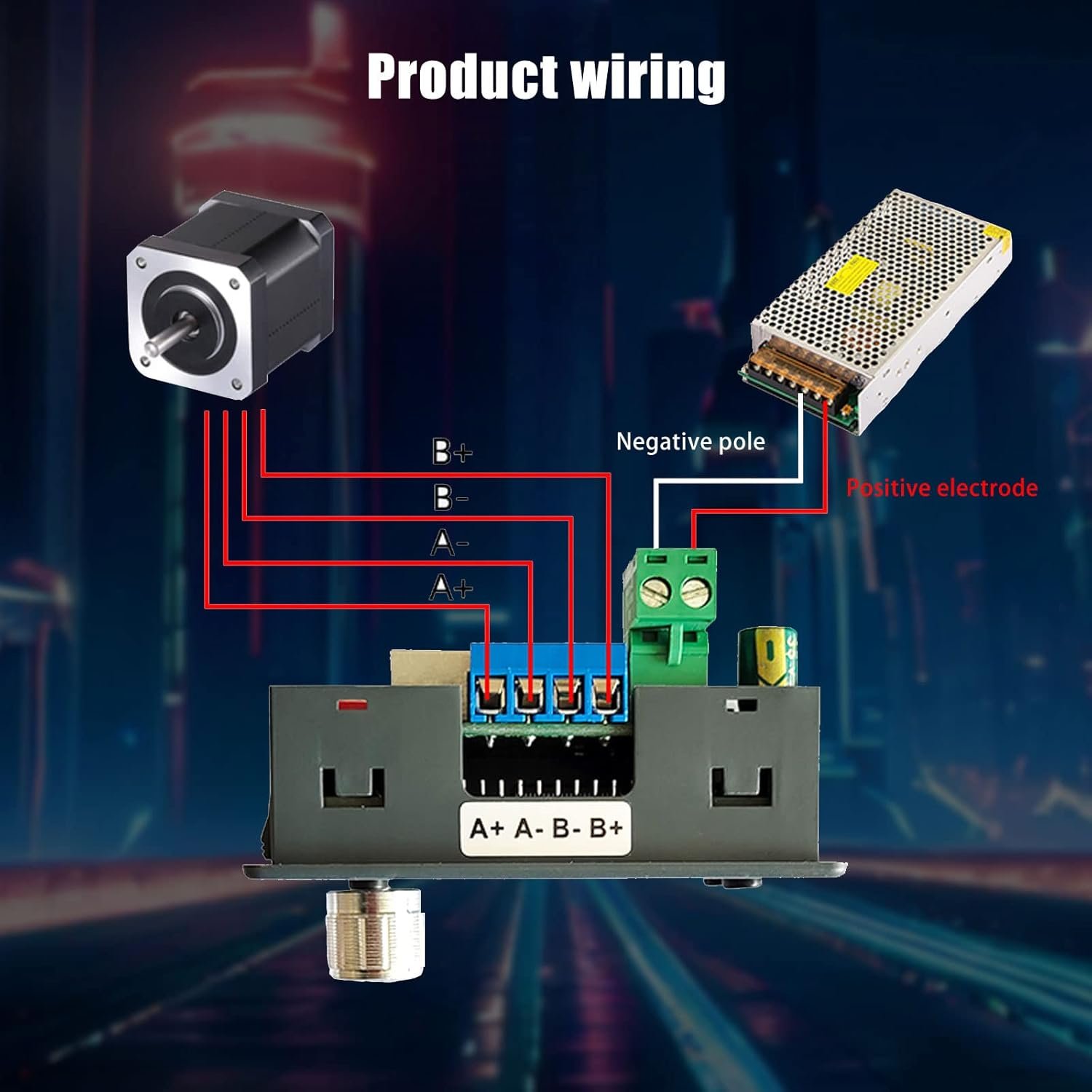

Le module s’alimente directement entre 5 V et 30 V DC. Il suffit de raccorder le moteur pas à pas aux bornes prévues, puis d’ajuster le courant de sortie et les paramètres souhaités via le menu LCD. Le contrôleur peut fonctionner de manière autonome ou être piloté par un microcontrôleur grâce à son interface TTL.

FAQ

Le ZK-SMC02 possède-t-il un driver intégré ?

Oui, il intègre directement un pilote moteur pouvant délivrer jusqu’à 4 A.

Quelle est la tension d’alimentation ?

De 5 à 30 V DC.

Quels moteurs sont compatibles ?

Les moteurs pas à pas biphasés, notamment les modèles NEMA 17 et NEMA 23.

Les paramètres sont-ils sauvegardés ?

Oui, le contrôleur conserve les réglages après une coupure de courant.

Peut-on piloter le module avec un Arduino ?

Oui, grâce à son interface TTL série, il peut être intégré dans un système basé sur Arduino, STM32 ou ESP32.
