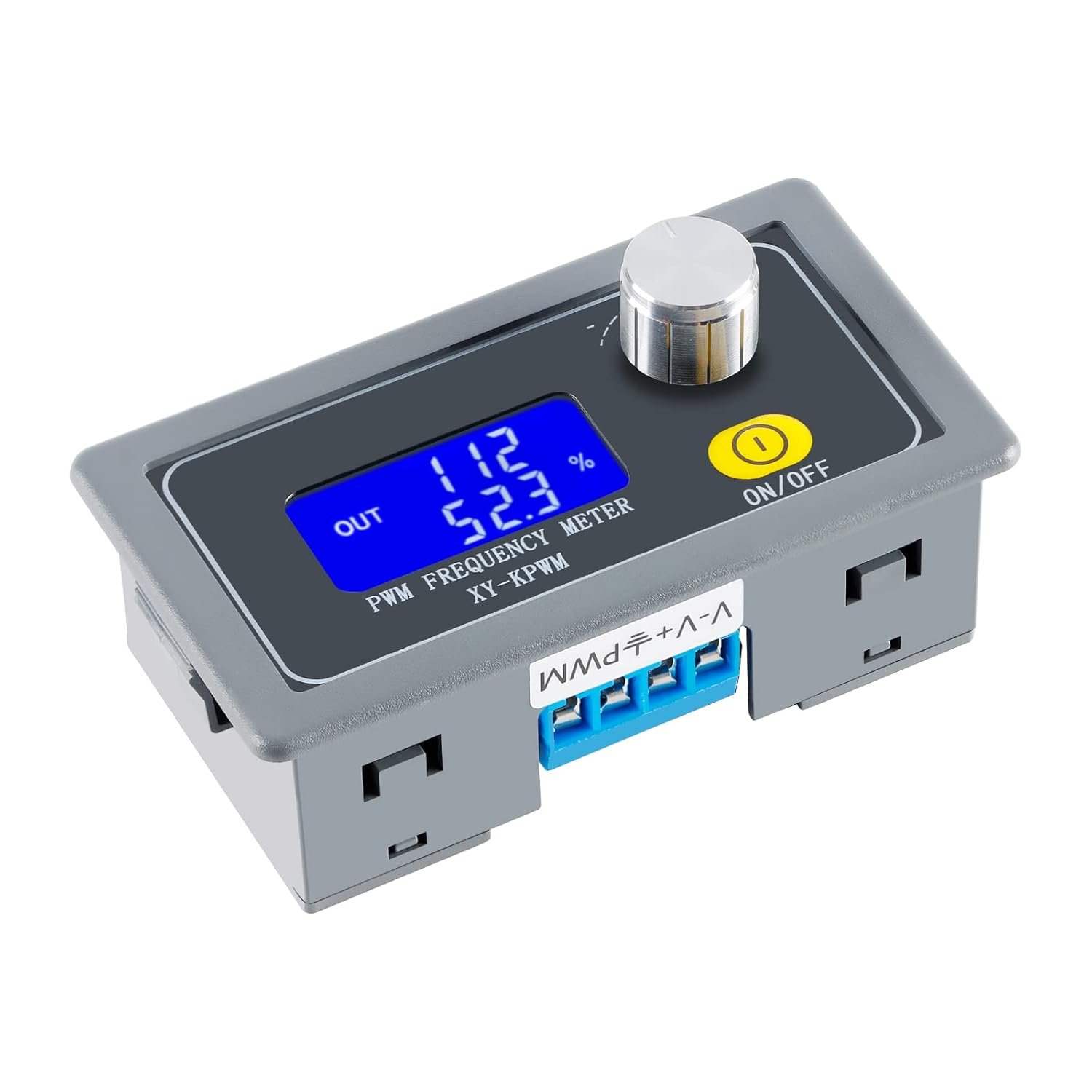

Générateur de Signal PWM XY-KPWM 1Hz-150 kHz
1,800.00 د.ج
- Le générateur de signaux XY-KPWM dispose de deux modes de fonctionnement au choix, la plage de fréquences du mode normal est de 1 Hz à 150 kHz et le cycle de service est échelonné de 1 % ; la plage de fréquences du mode fin est de 1 Hz à 15 kHz et le cycle de service est échelonné de 0,1 %
- Le générateur PWM utilise un encodeur potentiel pour régler, simple, pratique et facile à utiliser ; écran LCD à cristaux liquides, affiche clairement la fréquence et le cycle de service, PWM avec interrupteur, peut activer et désactiver la sortie PWM avec une seule touche
- La sortie PWM du générateur d’impulsions peut définir respectivement la fréquence et le cycle de service ; ajustez librement les limites supérieure et inférieure du cycle de service
- Avec fonction de verrouillage, évite les erreurs de manipulation, tous les paramètres de réglage, stockage hors tension, plage de fréquence élevée, haute précision, la communication série est acceptable
- Largement utilisé comme générateur de signaux d’ondes carrées pour générer des signaux d’ondes carrées pour le développement et l’utilisation expérimentaux. Utilisé pour générer des signaux d’ondes carrées pour contrôler les pilotes de moteur ; générer des impulsions réglables pour une utilisation MCU ; générer des impulsions réglables et contrôler les circuits associés (applications telles que la gradation PWM et la régulation de vitesse), etc.
Comparer
Description
- Description du module : La sortie PWM, la fréquence et le cycle de service peuvent être définis respectivement ;
- Mode normal : Plage de fréquences 1 Hz ~ 150 kHz, cycle de service 000 ~ 100 %, pas de cycle de service 1 %
- Mode fin : Plage de fréquences : 1 Hz ~ 15 kHz, cycle de service : 00,0 ~ 100 %, pas de cycle de service : 0,1 %
- La fréquence est divisée en quatre plages, commutation automatique :
- XXX (sans point décimal) : l’unité minimale est 1 Hz et la plage de valeurs est de 1 Hz à 999 Hz ;
- L’unité minimale de X.XX (le point décimal est dans les centaines) est 0,01 kHz et la plage de valeurs est de 1,00 kHz à 9,99 kHz
- XX. X (point décimal sur dix chiffres) : l’unité minimale est 0,1 kHz ; Plage de valeurs : 10,0 kHz ~ 99,9 kHz
- XXX (le point décimal est dans les dizaines et les centaines) : l’unité minimale est 1 kHz ; Plage de valeurs : 1 kHz ~ 150 kHz
- Affichage de fréquence : 100 indique que le PWM génère des impulsions de 100 Hz ;
- 1,01 indique une impulsion de sortie PWM de 1,01 k ;
- 54,1 indique que le PWM génère une impulsion de 54,1 kHz ;
- 1.2.4 indique que le PWM génère des impulsions de 124 kHz ;
- Plage de valeurs du cycle de service : 0 ~ 100 %
- Tous les paramètres de réglage prennent en charge l’économie d’énergie
Paramètres:
- Tension de fonctionnement : 3,3 ~ 30 V ;
- Gamme de fréquences : mode ordinaire 1 Hz ~ 150 kHz ; Mode fin : 1 Hz ~ 15 kHz ;
- Précision de fréquence : la précision dans chaque plage est d’environ 2 % ;
- Capacité de charge du signal : le courant de sortie peut être d’environ 5 ~ 30 mA ;
- Amplitude de sortie : l’amplitude PWM est égale à la tension d’alimentation ;
- Température : – 20 ~ + 70 ℃.
Réglage des paramètres :
- Ce produit ajuste la fréquence et le cycle de service en tournant le potentiomètre.
- Il peut réaliser un réglage rapide en fonction de la vitesse de rotation.
- Par défaut, réglez le cycle de service. Appuyez brièvement sur la fréquence de réglage, appuyez longuement pendant 2 secondes pour verrouiller et appuyez longuement pendant 5 secondes pour changer de mode (mode normal / mode fin).
- Le fonctionnement est simple. Une fois le réglage effectué, les paramètres sont automatiquement enregistrés et ne seront pas perdus en cas de panne de courant.
