Description

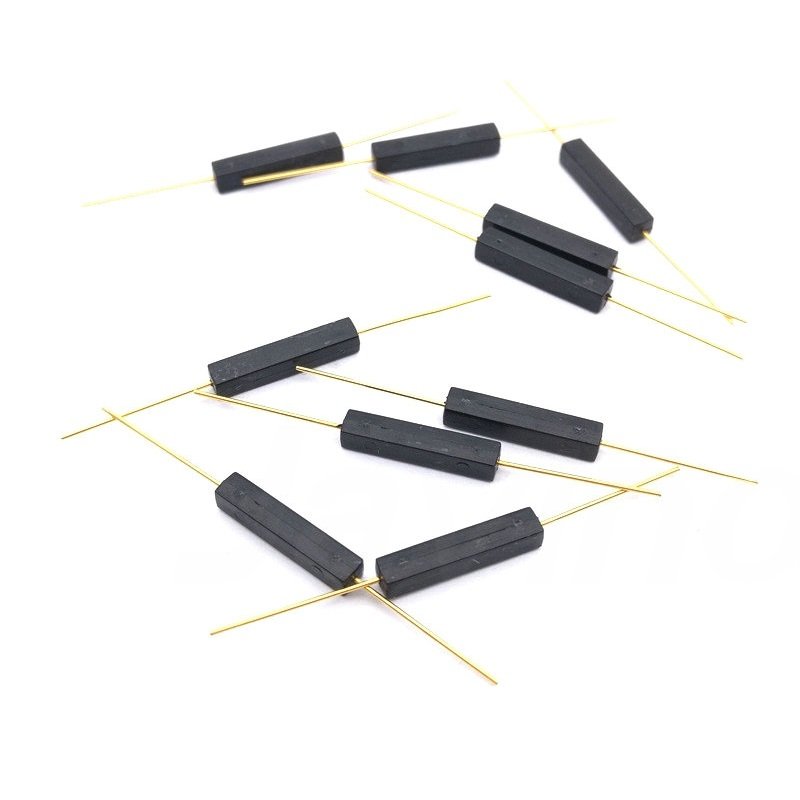

Ce composant est un interrupteur à lames (reed switch) scellé dans un boîtier en plastique de 14 mm de long et 2 mm de diamètre. Il fonctionne par la proximité d’un champ magnétique (aimant) qui ferme ou ouvre le contact interne. Il est couramment utilisé dans les systèmes de détection d’ouverture/fermeture, les alarmes, les compteurs de tours, ou comme détecteur de fin de course.
🔧 Caractéristiques Techniques
| Spécification | Détail |
|---|---|
| Type | Interrupteur à lames (Reed switch) |

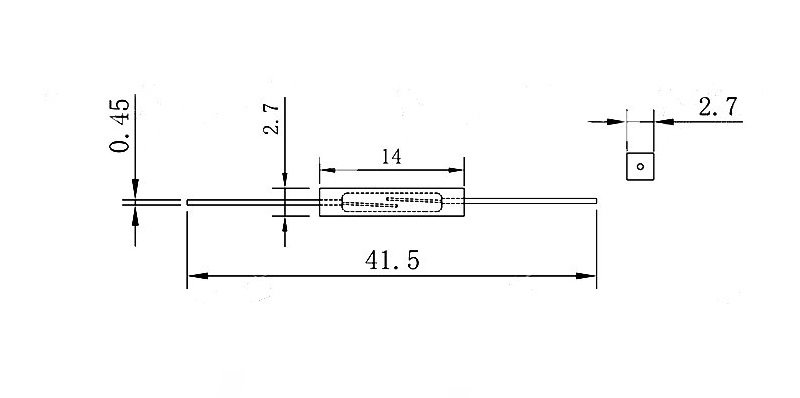

| Dimensions | 2 mm (Ø) x 14 mm (longueur) |
| Matériau du boîtier | Plastique transparent ou opaque |
| Mode de fonctionnement | Normalement ouvert (NO), ou fermé selon modèle |
| Distance d’activation | Environ 5 à 15 mm (selon aimant) |
| Tension maximale | 100 V DC / AC (typique) |
| Courant maximal | 0.5 A max (AC/DC) |
| Temps de réponse | < 1 ms |
| Durée de vie | > 1 million de cycles |
| Fixation | À coller, souder, ou visser (selon usage) |
⚙️ Fonctions Principales
Détection magnétique sans contact
Fonctionne comme un interrupteur mécanique
Faible consommation, aucun besoin d’alimentation
Réagit rapidement à la présence d’un champ magnétique
Peut être intégré facilement dans des circuits logiques ou microcontrôleurs
📦 Applications
Détecteurs d’ouverture de porte/fenêtre (alarme)
Compteurs de tours de roue ou de moteur
Limiteur de fin de course pour imprimantes 3D, CNC
Projets Arduino / ESP32 de détection magnétique
Détection de niveau ou position
