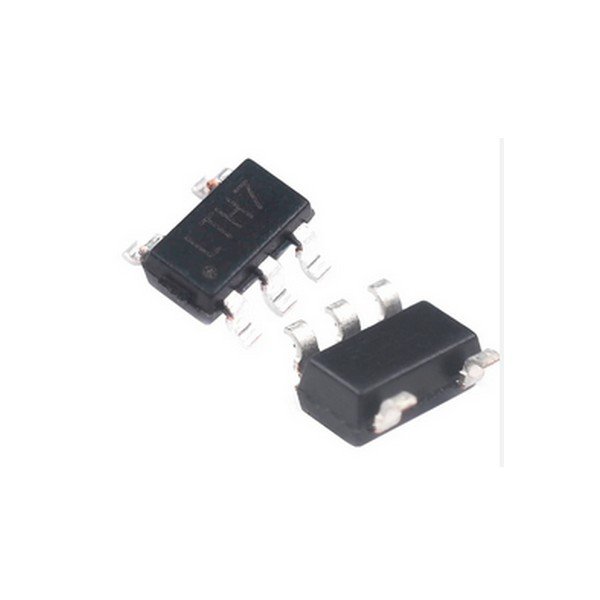

LTC4054 – Contrôleur de charge linéaire pour batterie Li-Ion (Boîtier SOP-8 / MSOP-8)

Le LTC4054 est un circuit intégré de charge linéaire spécialement conçu pour la charge des batteries Lithium-Ion / Lithium-Polymère à cellule unique (3,7V).

Il intègre :
✔ régulation de courant
✔ régulation de tension
✔ arrêt automatique de charge
✔ protection thermique

👉 Solution simple, fiable et économique, idéale pour powerbanks, projets Arduino, modules batterie, appareils portables et IoT.

⚙️ Caractéristiques principales

• Chargeur Li-Ion 1 cellule (4,2V)

• Fonctionnement direct via USB 5V

• Courant programmable par résistance

• Protection thermique intégrée

• Indication LED (charge / pleine)

• Très peu de composants externes

🔌 Spécifications électriques

📍 Boîtier & brochage

• Type : SOP-8 / MSOP-8 (CMS/SMD)

Broches principales :

1️⃣ TEMP – sonde température (optionnelle)
2️⃣ PROG – réglage courant charge
3️⃣ GND – masse
4️⃣ Vcc – alimentation 5V
5️⃣ BAT – batterie
6️⃣ CHRG – LED charge
7️⃣ STDBY – LED pleine
8️⃣ NC / option

🔧 Réglage du courant de charge

Le courant dépend de la résistance Rprog :

$$Icharge(mA)=1000/Rprog(k\Omega )$$

Exemples :

• 2 kΩ → 500 mA

• 1,2 kΩ → 800 mA

• 5 kΩ → 200 mA

🧩 Applications typiques

• Chargeur batterie 18650

• Power bank

• Projets Arduino portables

• Appareils Bluetooth

• Modules solaires portables

• IoT / capteurs sans fil

🔄 Équivalents / Alternatives

• TP4056 (très populaire et moins cher)

• MCP73831

• CN3052

⭐ Avantages

✔ Très simple à utiliser
✔ Peu de composants
✔ Charge sûre CC/CV
✔ Protection thermique
✔ Idéal alimentation USB

💡 Conseils pratiques

• Toujours utiliser protection batterie Li-Ion (BMS/PCM)

• Ajouter dissipateur cuivre si courant > 500 mA

• Ne jamais dépasser 4,2V

• Pour projets simples → module TP4056 prêt à l’emploi
