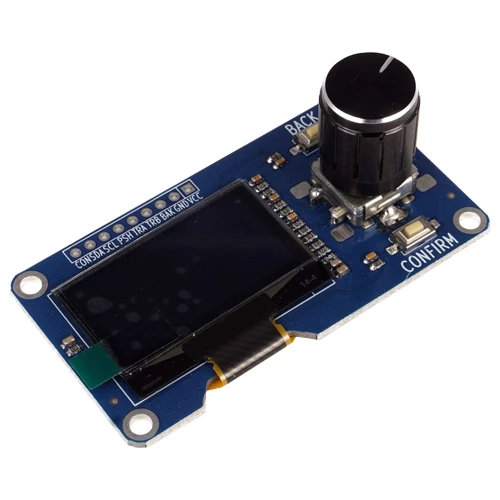

Module d’affichage OLED I2C 1,3 pouce avec encodeur rotatif EC11
1,700.00 د.ج
Le module d’affichage OLED I2C 1,3 pouce avec encodeur rotatif EC11 est une solution compacte et intégrée conçue pour les projets électroniques interactifs.
Comparer
Description

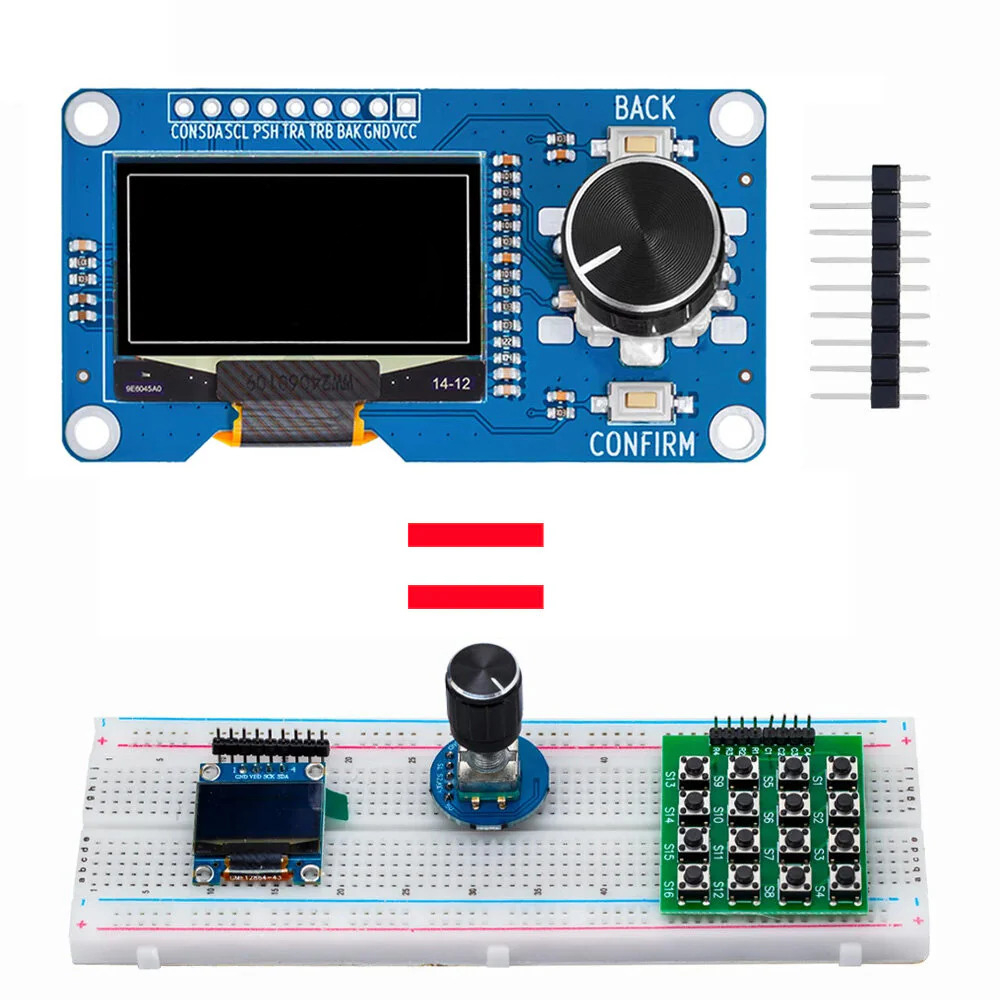

Le module OLED I2C 1,3 pouce avec encodeur rotatif EC11 est une solution intégrée conçue pour les passionnés d’électronique et les professionnels recherchant une solution compacte et efficace pour intégrer des fonctionnalités d’interface utilisateur à leurs projets. Ce module combine un écran OLED 1,3 pouce à contraste élevé, un encodeur rotatif EC11 précis et des boutons supplémentaires, le tout intégré sur une seule carte. Il est ainsi idéal pour les applications où l’espace est limité mais où la fonctionnalité est essentielle.
L’écran OLED offre une résolution de 128 × 64 pixels et est piloté par le contrôleur SH1106, qui communique via l’interface I2C à l’adresse 0x3C. Cette configuration garantit une intégration aisée avec les microcontrôleurs courants tels qu’Arduino, Raspberry Pi et autres plateformes, ne nécessitant que deux fils (SCL et SDA) pour la communication. L’écran affiche des images nettes et précises, ce qui le rend idéal pour l’affichage de menus, d’informations d’état ou d’éléments graphiques dans divers environnements de projet.
Caractéristiques:
- Écran OLED intégré de 1,3 pouce avec une résolution de 128×64 pixels.
- Équipé d’un haut-parleur SH1106 pour des performances fiables.
- Prend en charge le protocole de communication I2C pour une intégration facile.
- Comprend un encodeur rotatif EC11 avec 20 impulsions par rotation.
- Comporte deux boutons de commande intégrés pour une interactivité accrue.

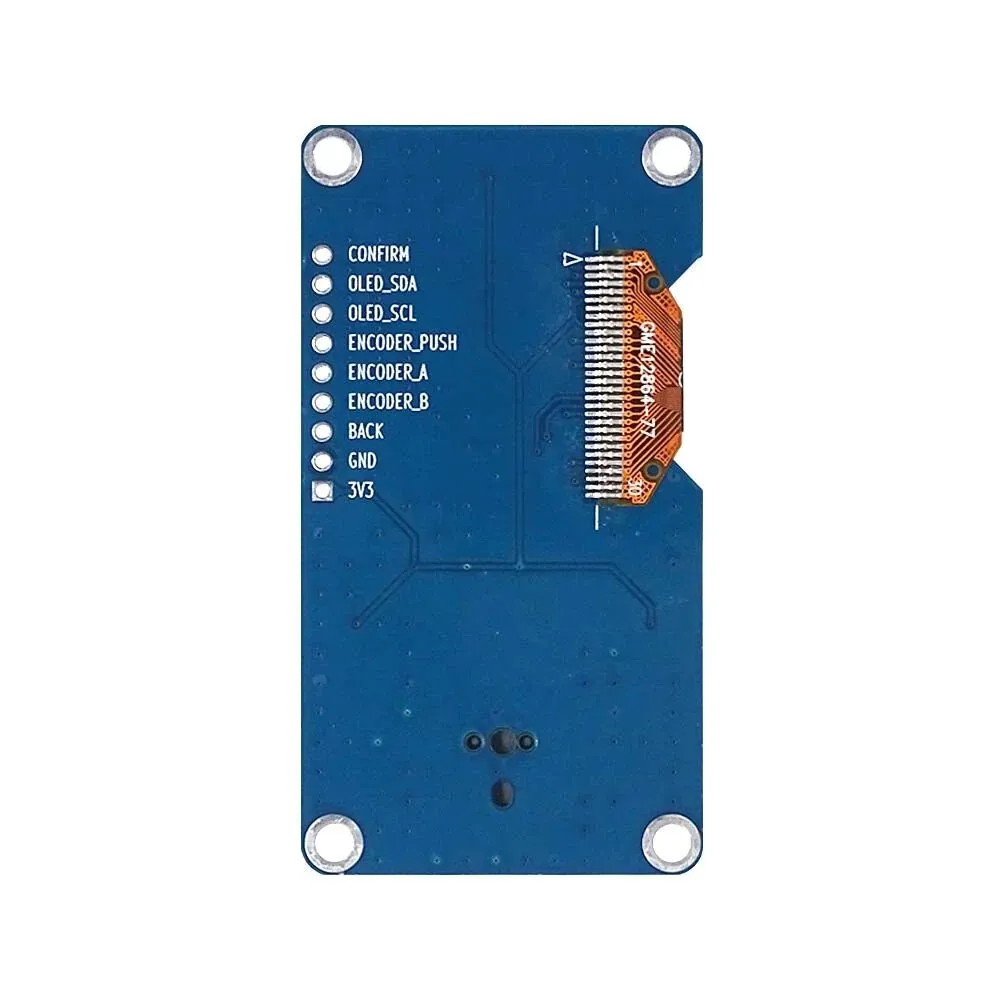

Configuration des broches :
- CON(KEY1) : Confirmer l’interface du bouton.
- SDA : Ligne de données pour la communication I2C.
- SCL : Ligne d’horloge pour la communication I2C.
- PSH : Interface à boutons EC11.
- TRA, TRB : Sorties de phase A et B pour EC11.
- BAK(KEYO) : Bouton Retour.
- GND : Connexion à la terre.
- VCC : Connexion positive de l’alimentation.
Caractéristiques:
| Paramètre | Valeur |
|---|---|
| Taille de l’écran | 1,3 pouce |
| Résolution | 128×64 pixels |
| Couleur d’affichage | Blanc sur noir |
| Circuit intégré de commande | SH1106 |
| Interface | I2C |
| Tension d’alimentation | 3,3 V |
| Type d’encodeur | EC11 |
| Impulsions de l’encodeur | 20 par rotation |
| Dimensions | 65 mm x 35 mm |
Applications :
- Interfaces utilisateur pour systèmes embarqués.
- Panneaux de commande pour projets électroniques DIY.
- Réglages du volume et des paramètres des équipements audio.
- Systèmes de navigation dans les appareils portables.
- Affichages interactifs dans les applications de maison intelligente.
Contenu de l’emballage :
- 1x Module d’affichage OLED I2C 1,3 pouce avec encodeur rotatif EC11.
- 1 connecteur mâle à 9 broches.
