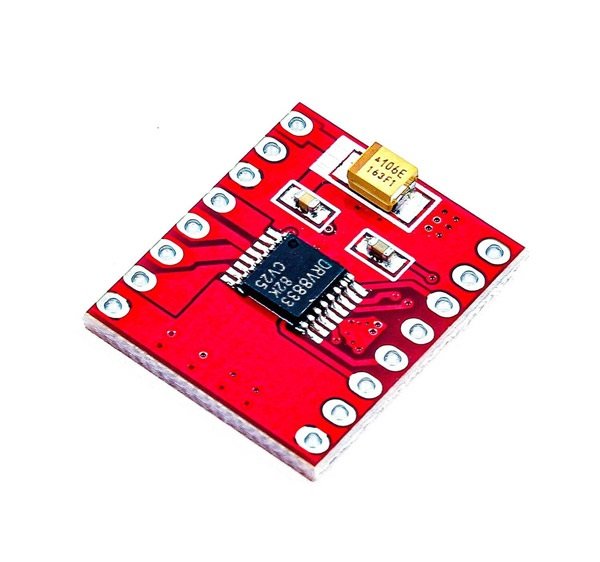

Module DRV8833 – Double Pont en H pour moteurs DC / pas à pas

• Référence : DRV8833
• Type : Module de contrôle de moteurs (Driver double pont en H)
• Tension d’alimentation (VM) : 2,7 V – 10,8 V
• Courant par canal : jusqu’à 1,5 A (pic) / 1 A (continu)
• Nombre de canaux : 2 (pour 2 moteurs DC ou 1 moteur pas à pas bipolaire)
• Commande logique (Vcc logique) : 2,7 V – 5,5 V (compatible Arduino, ESP32, STM32…)

Protection :

• Contre les surintensités
• Contre les surchauffes
• Contre les courts-circuits

• Verrouillage en cas de sous-tension

Fonctionnalités :

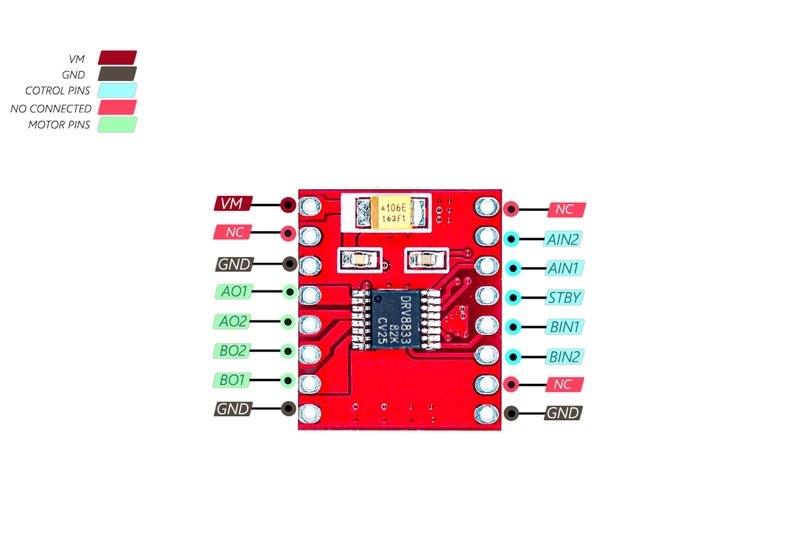

• Contrôle avant/arrière (IN1/IN2, IN3/IN4)
• Freinage actif (brake)
• Faible chute de tension (MOSFETs intégrés à faible Rds(on))
• Silencieux en PWM jusqu’à 250 kHz

Applications :

• Robotique
• Voitures télécommandées
• Systèmes embarqués
• Contrôle de petits moteurs DC ou pas à pas bipolaires

Dimensions typiques : ~19 mm × 16 mm
Poids : ~2 g
