Pourquoi choisir le Module IP5310 USB Type-C ?

Le Module IP5310 USB Type-C offre une solution compacte et performante pour la gestion de l’énergie des batteries Lithium-Ion. Grâce à son contrôleur tout-en-un, il assure simultanément la recharge de la batterie et l’alimentation d’un appareil connecté grâce à la gestion intelligente du chemin d’alimentation (Power Path). Il réduit le nombre de composants externes, simplifie la conception des projets électroniques et améliore la fiabilité du système.

Caractéristiques du Module IP5310 USB Type-C

Spécifications techniques

• Circuit intégré : IP5310
• Port USB Type-C bidirectionnel
• Charge batterie jusqu’à 3 A
• Sortie Boost 5 V / 3.1 A
• Compatible batterie Li-Ion 3.7 V (18650 et équivalent)
• Rendement du convertisseur jusqu’à 93 %
• Rendement du chargeur jusqu’à 92 %
• Gestion Power Path intégrée
• Indicateur de charge par 4 LED
• Protection thermique
• Protection contre les surintensités
• Protection contre les surtensions
• Protection contre les courts-circuits
• Protection contre la surcharge et la décharge profonde
• Support NTC (protection température batterie)
• Fréquence de découpage 500 kHz
• Dimensions compactes.

Fonctionnalités du Module IP5310 USB Type-C

Le module permet :

• Recharge rapide de la batterie Lithium
• Alimentation USB stable en 5 V
• Détection automatique de la charge
• Port USB-C utilisé en entrée et en sortie
• Affichage du niveau de batterie par LED
• Excellente efficacité énergétique
• Très faible consommation en veille
• Fonctionnement avec une seule inductance
• Solution idéale pour les batteries externes.

Applications du Module IP5310 USB Type-C

Ce module convient parfaitement pour :

• Power Bank
• Batterie externe USB-C
• Batterie 18650
• Alimentation Arduino
• ESP32
• STM32
• Raspberry Pi
• Robotique
• Domotique
• Projets IoT
• Appareils portables
• Systèmes embarqués
• Équipements de mesure
• Alimentations de secours
• Projets DIY.

Avantages du Module IP5310 USB Type-C

• Charge rapide 3 A
• Sortie 5 V 3.1 A
• Haute efficacité
• Très faible encombrement
• USB Type-C moderne
• Protection électronique complète
• Installation simple
• Compatible avec les batteries 18650
• Excellent rapport qualité/prix
• Idéal pour les projets professionnels et amateurs.

Installation du Module IP5310 USB Type-C

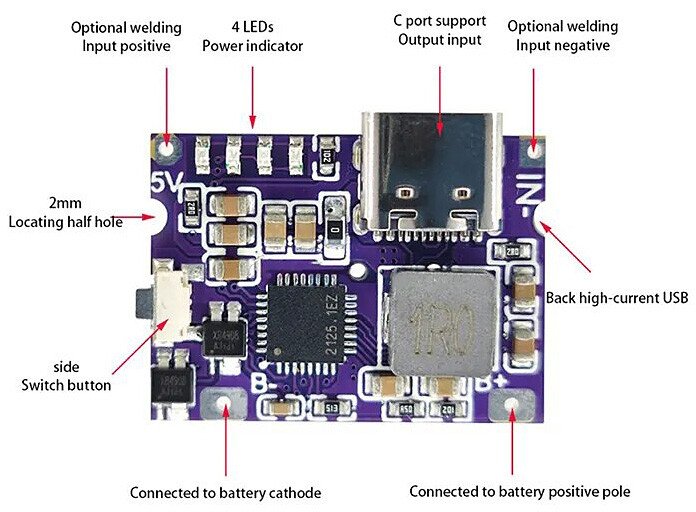

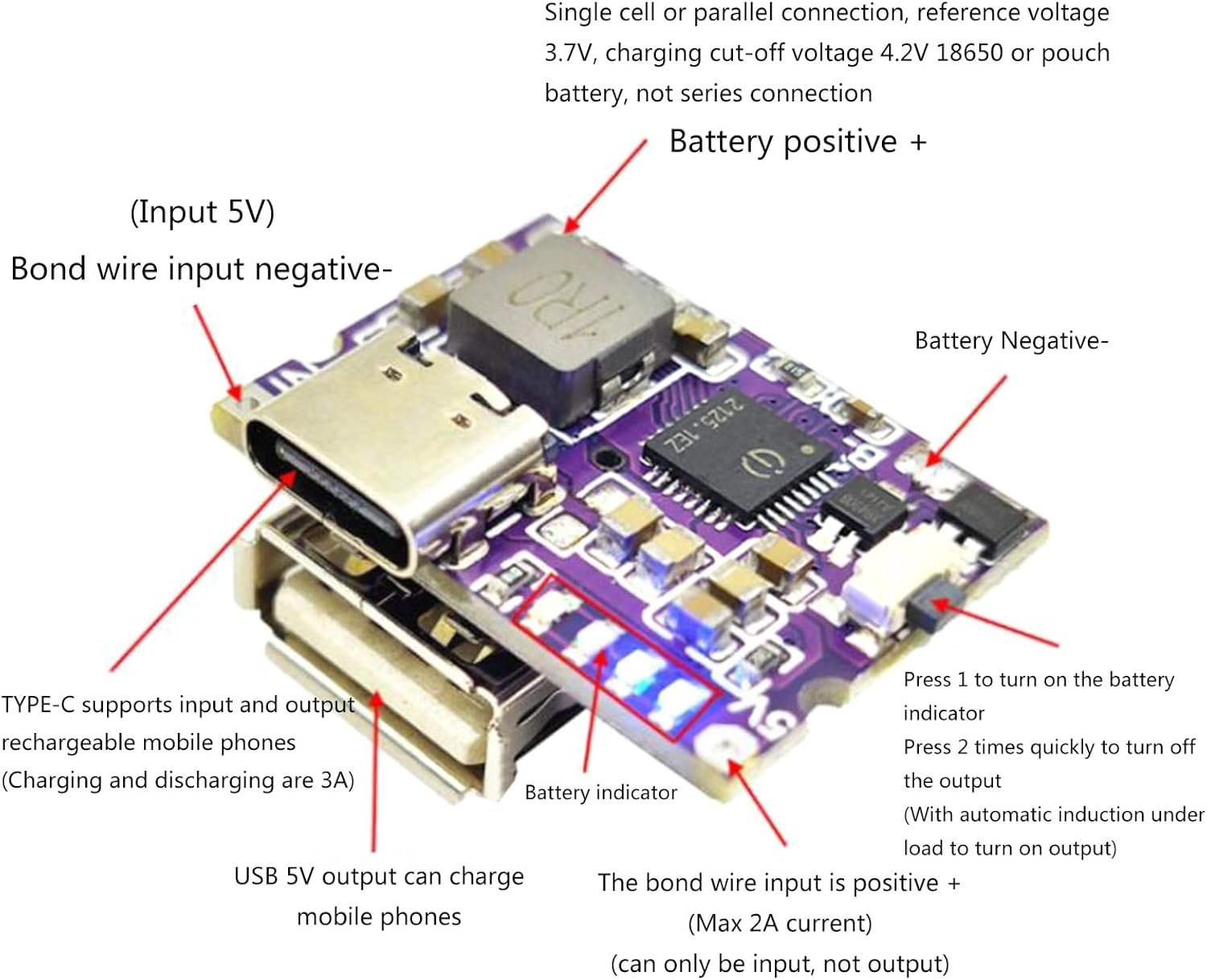

Connectez une batterie Lithium-Ion 3.7 V aux bornes B+ et B-. Le port USB Type-C permet de recharger la batterie et fournit également une sortie 5 V pour alimenter vos appareils compatibles. Les quatre LED intégrées indiquent le niveau de charge de la batterie en temps réel. Respectez la polarité et utilisez une batterie en bon état pour garantir un fonctionnement sûr.

FAQ

Le Module IP5310 USB Type-C est-il compatible avec les batteries 18650 ?

Oui, il est compatible avec la majorité des batteries Li-Ion 3.7 V, notamment les cellules 18650.

Le port USB Type-C sert-il à la charge et à la sortie ?

Oui, le même port USB Type-C est bidirectionnel et peut être utilisé pour la charge de la batterie ainsi que pour la sortie d’alimentation.

Quelle est l’intensité maximale de charge ?

Le courant de charge peut atteindre 3 A selon l’alimentation utilisée et les conditions thermiques.

Quelle est l’intensité maximale en sortie ?

Le convertisseur boost fournit jusqu’à 5 V / 3.1 A.
