Module Radar intelligent de détection de présence humaine, 24GHz FMCW, HLK-LD2410

1,600.00 د.ج

En stock

Comparer

1,600.00 د.ج

Description

HLK-LD2410 est un module de détection de statut de présence humaine à haute sensibilité de 24GHz développé par Hilink Electronics. Son principe de fonctionnement est d’utiliser l’onde continue modulée en fréquence FMCW, pour détecter les cibles humaines dans l’espace défini, combinée au traitement du signal radar, à l’algorithme précis d’induction du corps humain, pour obtenir une détection de statut de présence humaine hautement sensible, qui peut identifier le corps humain en mouvement et à l’état stationnaire, Et peut calculer des informations auxiliaires telles que la distance à la cible.

Ce produit est principalement utilisé dans les scènes intérieures pour détecter s’il y a un corps humain mobile ou micro-mobile dans la zone et produire les résultats de détection en temps réel. Distance de détection la plus éloignée jusqu’à 6 mètres, résolution de distance 0.75m. Fournit un outil de configuration visuelle, qui peut facilement configurer la plage de distance de détection et la détection dans différents intervalles de sensibilité et de temps de retard sans pilote, etc., pour s’adapter aux différents besoins spécifiques de l’application.

Prise en charge de la sortie GPIO et UART, plug and play, et peut être appliquée de manière flexible à différents scénarios intelligents et produits terminaux.

caractéristiques

  • Prêt à l’emploi, assemblage facile
  • La plus longue distance de détection est jusqu’à 5 mètres
  • Grand angle de détection, couverture jusqu’à ± 60 degrés
  • Identification précise dans l’intervalle, supporte la division de la plage de détection et protège les interférences en dehors de l’intervalle
  • Réglage des paramètres intelligent à plusieurs niveaux pour répondre aux besoins des changements de scène
  • Outils de débogage visuel et de configuration
  • Petit et simplifié, la taille minimale est de seulement 7mm x 35mm

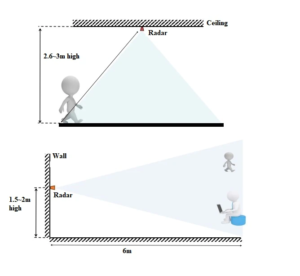

  • Prend en charge diverses méthodes d’installation telles que la suspension au plafond et la tenture murale
  • Bande ISM 24GHz, conforme à la réglementation du spectre FCC et CE
  • Alimentation à tension large 5 ~ 12V
  • Le choix économique ultime

avantages

Le module de détection du corps humain LD2410 adopte une technologie de capteur radar à ondes millimétriques de 24GHz. Comparé à d’autres solutions, il présente des avantages évidents dans les applications de détection du corps humain:

1. En plus d’être sensible aux mouvements du corps humain, il peut également détecter avec sensibilité les corps humains statiques, micro-mobiles, assis et couchés qui ne peuvent pas être identifiés par des solutions traditionnelles;

2. Il a une bonne adaptabilité environnementale, et l’effet de détection n’est pas affecté par l’environnement tel que la température, la luminosité, l’humidité et les fluctuations de la lumière;

3. Il a une bonne pénétration de la coque et peut être caché dans la coque pour travailler sans ouvrir de trous sur la surface du produit, ce qui améliore l’esthétique du produit;

4. Il peut configurer de manière flexible la distance de détection la plus éloignée et la sensibilité sur chaque porte de distance pour obtenir une configuration personnalisée flexible et fine.

Scénarios d’application

Le module de détection du corps humain LD2410 peut détecter et identifier le corps humain en mouvement, en rafale, en position debout, en position assise et en position allongée. Il prend en charge l’ajustement des paramètres à plusieurs niveaux et peut être largement utilisé dans divers scénarios d’aiot. Les types courants sont les suivants

  • Contrôle de la lumière du capteur du corps humain

Il détecte s’il y a quelqu’un dans l’espace et contrôle automatiquement les lumières, telles que les équipements d’éclairage dans les lieux publics, divers capteurs, ampoules, etc.

  • Réveil par induction du corps humain de l’écran publicitaire et d’autres équipements

S’allume automatiquement lorsque les gens viennent et dort automatiquement lorsque personne ne vient pour économiser de l’énergie, la livraison d’informations est plus précise et efficace

  • Protection de la vie

Protection de travail de lampe UV, pour empêcher la lampe UV d’être allumée quand il y a des personnes autour et causant des blessures

Détection et alarme automatiques des endroits dangereux pour empêcher les personnes d’entrer dans des espaces à haut risque spécifiques, tels que les endroits à haut risque entrés par le personnel du dynamitage des mines de charbon

  • Appareils ménagers intelligents

Quand il n’y a personne dans la pièce pendant une longue période, la télévision, le climatiseur et d’autres appareils électriques sont automatiquement éteints, économisant l’énergie et la sécurité

  • Sécurité intelligente

Détection et identification des personnes pénétrant, séjournant, etc. dans la plage spécifiée

Taille du Module: 7mm x 35mm, 5 trous de broche sont réservés dans le matériel (le défaut d’usine ne correspond pas aux broches)

Le diamètre de trou de goupille est 0.6mm, et l’espacement de goupille est 1.27mm.
