OB2354 – Contrôleur PWM, mode courant

Le OB2354 intègre un contrôleur PWM en mode courant avec un MOSFET haute tension, offrant une solution compacte pour les convertisseurs flyback AC/DC (≤ 20 W). Il combine une faible consommation en mode veille, une modulation de fréquence (frequency shuffling) pour minimiser les EMI, et un démarrage logiciel (soft‑start) interne pour réduire le stress sur le MOSFET .

🧩 Fonctionnalités clés

• Fréquence de commutation fixe : ≈ 50 kHz

• Modulation de fréquence interne : réduit EMI et bruits audio (< 20 kHz)

• Mode Burst étendu : consommation ultra faible à charge réduite ou pas de charge

• Soft‑start interne (~4 ms) : limite les surtensions sur le MOSFET au démarrage

• Protection intégrée avec auto-recovery :

• Limitation de courant cycle‑par‑cycle (OCP)

  • Protection contre surcharge (OLP)

  • Sous‑tension (UVLO) avec hystérésis

  • Clamp de tension VDD (OVP) à ≈ 30 V

• Circuit d’effacement de front (Leading‑edge blanking) pour filtrer les pics parasites sur la broche sense

• Slope compensation interne synchronisée pour améliorer la stabilité en mode continu (CCM)

⚙️ Spécifications électriques (à 25 °C, VDD typique ~16 V)

• Courant d’initialisation (VDD startup) : 5–20 µA

• Courant de fonctionnement : ~1.6 mA

• Seuil UVLO ON : ~9 V ; OFF : ~15.8 V

• Seuil OVP (clamp) : ~30 V

• Degré de modulation fréquence (shuffling) : ±4 %

• Fréquence Burst : ~22 kHz

• RDS(on) MOSFET interne : ~7–11 Ω

• Tension de claquage drain-source : jusqu’à 650 V

📦 Boîtier & brochage

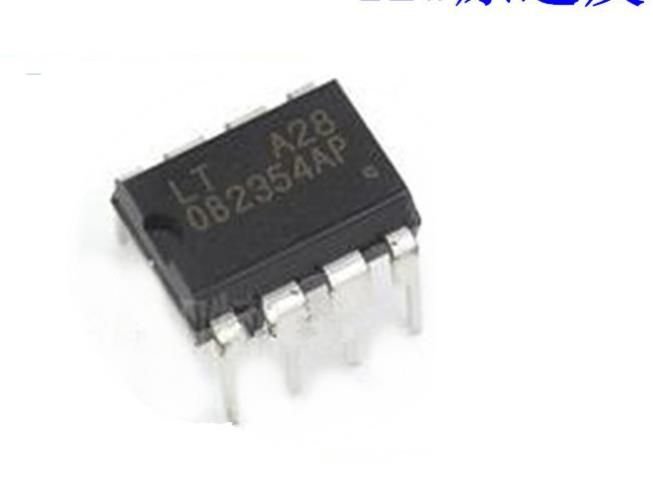

• Boîtier DIP‑8 (OB2354AP, sans plomb)

• Dissipation thermique : RθJA ~75 °C/W (connecteur cuivre PCB environ 100 mm² recommandé pour dissipation optimale)

🎯 Applications typiques

• Chargeurs d’appareils portables (≤ 9 W)

• Alimentation standby pour set-top boxes, modems, etc. (~7.5 W)

• Alimentations auxiliaires SMPS pour serveurs, PC, TV, lecteurs DVD/VCD

✅ Avantages majeurs

• Très basse consommation en veille, conforme aux normes d’économie d’énergie

• Émission EMI réduite, simplifie la conception sans Y‑CAP

• Fonctionnalité complète de sécurité : UVLO, OVP, OCP, OLP, récupération automatique

• Fonctionnalité soft‑start interne protège le MOSFET et les composants externes à l’allumage

• Solution tout‑en‑un MOSFET + contrôleur, simplifiant le design PCB
