Octal bus transceiver – 74HC245

Le 74HC245 est un circuit de transceiver bidirectionnel de bus de données à 8 bits. Il permet de transmettre des données dans les deux sens entre deux bus, contrôlé par :

• DIR : Contrôle la direction du transfert (A vers B ou B vers A).

• OE (Output Enable) : Active ou désactive les sorties (niveau bas = activé).

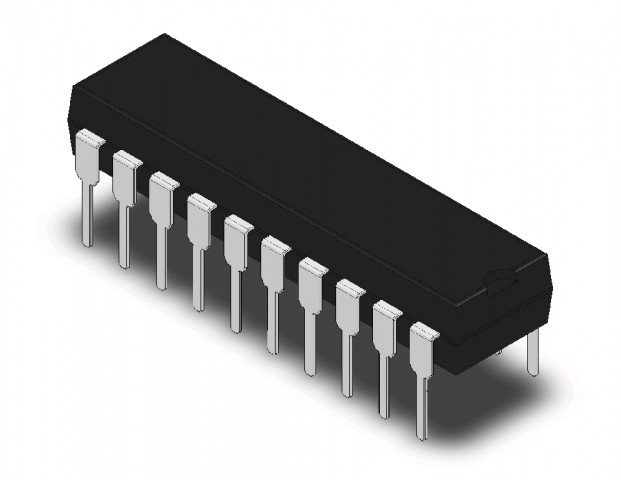

🔌 Brochage (DIP-20)

+——+–+——+
A0   |1 |___| 20|   Vcc
A1    |2        19|   B0
A2   |3        18|   B1
A3   |4        17|   B2
A4   |5        16|   B3
A5   |6        15|   B4
A6   |7        14|   B5
A7   |8        13|   B6
GND|9        12|   B7
OE  |10        11|   DIR
+—————–+

✅ Applications

• Interface entre microcontrôleurs et périphériques

• Extension de bus de données

• Isolation logique entre circuits
