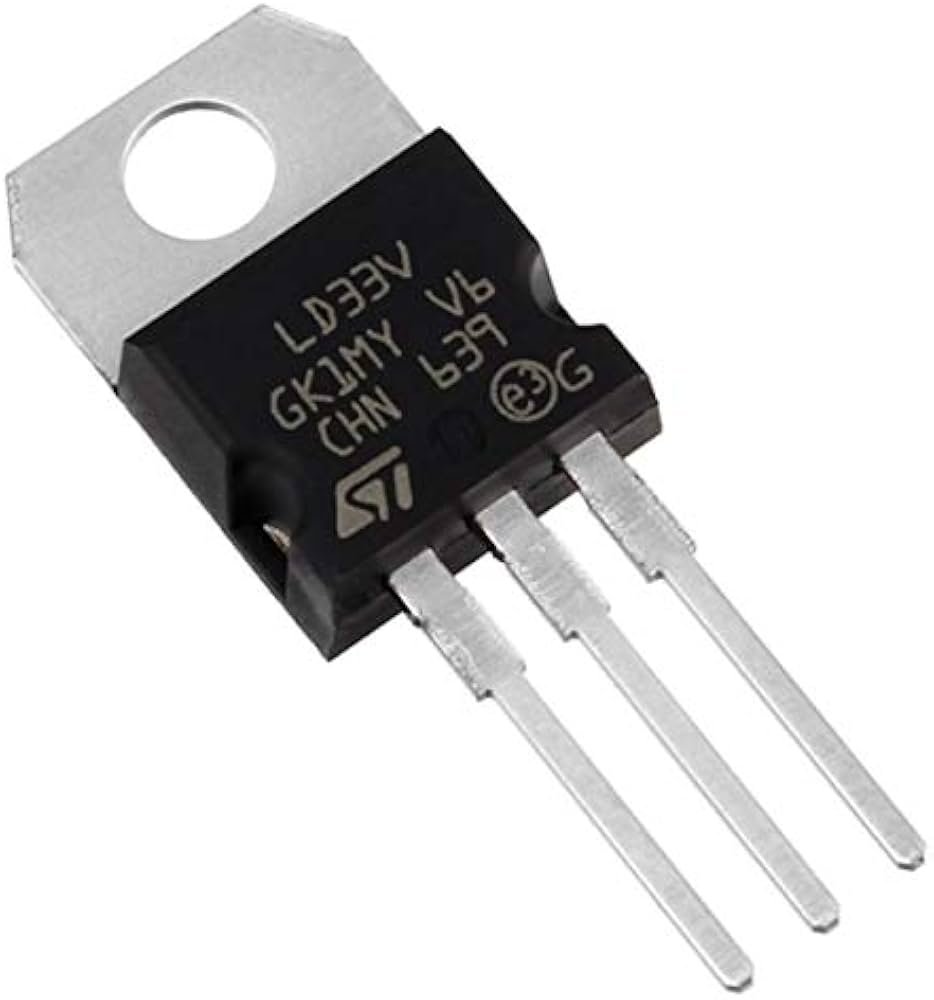

Régulateur de tension LD1117 TO-220 – 3.3V / 5V stabilisateur linéaire compatible Arduino

Le régulateur de tension LD1117 TO-220 est un composant électronique linéaire très utilisé dans les circuits d’alimentation pour convertir et stabiliser la tension. Disponible en versions 3.3V, 5V ou ajustable, il assure une tension de sortie stable avec une faible chute de tension (“low dropout”), ce qui le rend idéal pour les projets électroniques nécessitant précision et fiabilité.

Conçu pour les applications embarquées, cartes Arduino, ESP32, Raspberry Pi, et circuits logiques, le LD1117 offre un courant de sortie jusqu’à 800 mA, tout en maintenant un excellent rendement pour un régulateur linéaire.

Caractéristiques techniques du LD1117 TO-220

• Modèle : LD1117

• Type : Régulateur de tension linéaire faible chute (LDO)

• Boîtier : TO-220

• Tension d’entrée maximale : 15 V

• Tension de sortie : 3.3V, 5V ou ajustable (selon version)

• Courant de sortie maximal : 800 mA

• Chute de tension (Dropout Voltage) : typiquement 1.1 V à 800 mA

• Protection thermique et contre les courts-circuits intégrée

• Température de fonctionnement : -40 °C à +125 °C

• Applications : alimentation de microcontrôleurs, modules capteurs, circuits analogiques et numériques

Fonctionnement du régulateur LD1117

Le LD1117 TO-220 convertit une tension d’entrée supérieure (par exemple 5V, 9V ou 12V) en une tension stable et régulée en sortie, typiquement 3.3V pour les cartes ESP32, ESP8266, capteurs modernes ou 5V pour les Arduino UNO, Mega, Nano.

Il agit comme un tampon entre la source d’alimentation et la charge, en compensant automatiquement les fluctuations de tension. Grâce à sa faible chute de tension, il peut fonctionner efficacement même avec une différence faible entre Vin et Vout.

Applications du LD1117 TO-220

Le régulateur de tension LD1117 TO-220 est polyvalent et indispensable dans de nombreux circuits électroniques :

• Cartes Arduino et ESP32 : régulation 3.3V / 5V pour les microcontrôleurs.

• Alimentations linéaires et prototypage : stabilisation de tension pour circuits sensibles.

• Modules IoT et capteurs : alimentation stable pour capteurs de précision (DHT22, MPU6050, GPS, etc.).

• Cartes Raspberry Pi et périphériques : réduction du bruit électrique pour composants logiques.

• Projets embarqués et robotique : conversion d’énergie fiable pour circuits analogiques et numériques.

Avantages du régulateur LD1117

• Faible chute de tension (Low Dropout) – idéal pour alimentations proches de la tension de sortie.

• Courant de sortie élevé (jusqu’à 800 mA) pour de nombreux modules.

• Protection intégrée contre la surchauffe et les courts-circuits.

• Compatibilité universelle avec Arduino, ESP8266, ESP32, STM32, Raspberry Pi, etc.

• Facilité d’intégration grâce à son boîtier TO-220 standard.

• Fiabilité éprouvée dans les circuits industriels et éducatifs.

Exemple de câblage du LD1117 TO-220

Brochage (vue avant) :

1️⃣ ADJ / GND
2️⃣ VOUT
3️⃣ VIN

Exemple d’utilisation :

• Entrée : 9V DC

• Sortie : 5V DC régulée

• Condensateurs recommandés :

  • 10 µF à l’entrée

  • 22 µF à la sortie (pour stabilité du signal)

Ce schéma simple permet de fournir une tension stable à votre carte Arduino ou ESP32 sans fluctuation due à la charge ou aux variations de la source.

Liens utiles (internes et externes)

• 🔗 Régulateur TO-220 –MHTronic

• 🔗 Datasheet officiel du LD1117 (STMicroelectronics)

• 🔗 Guide Arduino – Alimentation et régulation de tension

Conclusion

Le régulateur de tension LD1117 TO-220 est un composant indispensable pour assurer la stabilité de vos alimentations électroniques. Compact, fiable et économique, il s’adapte à la majorité des projets de prototypage et d’intégration.
Que vous développiez un projet Arduino, un module IoT ou une carte embarquée, le LD1117 TO-220 garantit une alimentation propre et constante pour des performances optimales.

Grâce à sa conception robuste et à ses protections intégrées, ce composant reste une référence incontournable dans le domaine de l’électronique embarquée et éducative.
