Description

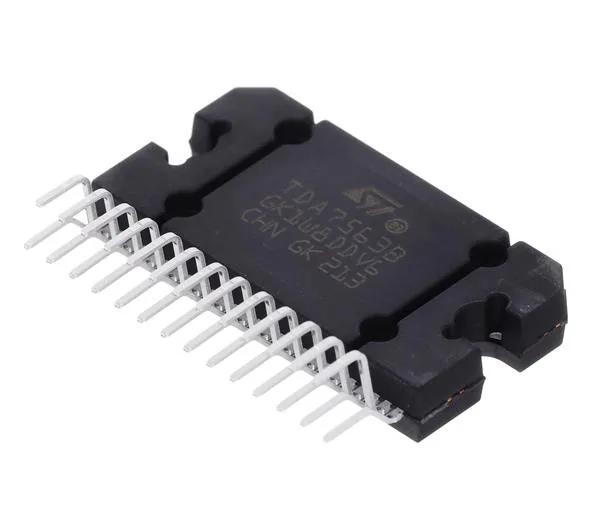

Le TDA7563B est un nouvel amplificateur autoradio de type pont quadruple à technologie BCD dans des boîtiers Flexiwatt27 et PowerSO36 spécialement destinés aux applications autoradio.

Grâce à l’étage de sortie DMOS, le TDA7563B présente une distorsion très faible qui permet un son clair et puissant. Parmi ses caractéristiques, ses performances d’efficacité supérieures provenant de la structure interne exclusive, en font l’appareil le plus adapté pour simplifier la gestion thermique dans les ensembles de haute puissance.

La puissance de sortie dissipée dans des conditions d’écoute moyennes est en effet réduite jusqu’à 50 % par rapport au niveau fourni par les solutions classiques de classe AB.

Cet appareil est équipé d’un ensemble de diagnostic complet qui communique l’état de chaque haut-parleur via le bus I2C ^.

Toutes les fonctionnalités
Technologie BCD multi-puissance
Étage de puissance de sortie MOSFET
Puissance de sortie DMOS
Nouveau rendement élevé (classe SB)
Capacité de puissance de sortie élevée 4 x 28 W / 4 Ω à 14,4 V, 1 kHz, 10 % THD, 4 x 50 W de puissance max.
Puissance de sortie max. 4 x 72 W / 2 Ω
Conduite complète du bus I ² C :
Attendre
Lecture/silencieux avant/arrière indépendants
Gain sélectionnable 30 dB / 16 dB (pour fonction de sortie de ligne à faible bruit)
Activation/désactivation de la haute efficacité
^{Diagnostic numérique du bus I2C} ( y compris la détection de charge CC et CA)
Protection complète contre les pannes
Détection de décalage CC
Quatre protections indépendantes contre les courts-circuits
Détecteur de clipping avec seuil sélectionnable (2 % / 10 %)
Broche de veille/muet
Arrêt thermique linéaire avec avertissement thermique multiple
Protection ESD
