Description
Le TLC555CP est un circuit intégré CMOS de la famille 555 Timer, conçu pour les applications de temporisation, oscillation et monostable/astable.
Grâce à sa technologie CMOS, il consomme très peu de courant et fonctionne sur une large plage de tensions.
👉 Idéal pour : clignotants LED, générateurs de fréquence, retardateurs, PWM, projets Arduino/DIY.
⚙️ Caractéristiques principales
Timer CMOS basse consommation
Compatible NE555 classique
Plage de tension d’alimentation large : 2V → 15V
Modes de fonctionnement : monostable / astable
Boîtier : DIP-8 traversant (Through Hole)
Précision de temporisation élevée
Faible courant de repos : ~100 nA à 5V
🔌 Spécifications électriques
| Paramètre | Valeur typique |
|---|---|
| Tension d’alimentation (Vcc) | 2 → 15 V |
| Courant de repos | 0,1 µA → 0,5 µA (à 5V) |
| Courant de sortie (sink/source) | ±100 mA max |
| Fréquence maximale astable | ~500 kHz (selon R/C) |
| Température de fonctionnement | −40°C → +85°C |
| Plage de sortie | Rail-to-rail CMOS (0 → Vcc) |

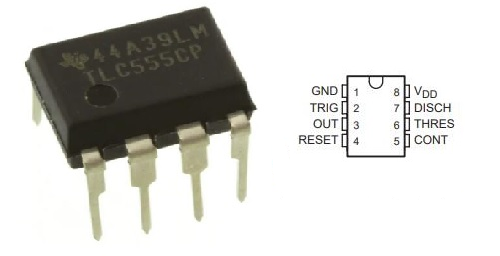

📍 Boîtier & brochage
Type : DIP-8 / Through Hole
Montage facile sur breadboard ou PCB
Brochage (vue du dessus, broches vers le bas) :
1️⃣ GND – Masse
2️⃣ TRIG – Trigger (déclenchement)
3️⃣ OUT – Sortie
4️⃣ RESET – Reset (optionnel)
5️⃣ CTRL – Contrôle tension (optionnel)
6️⃣ THRS – Threshold
7️⃣ DISCH – Décharge
8️⃣ VCC – Alimentation
🧩 Applications typiques
Générateurs d’impulsions et de fréquence
Temporisateurs monostables et astables
Contrôleurs LED / PWM
Retardateurs et circuits de délai
Projets Arduino et électronique générale
Jouets et appareils portables
🔄 Équivalents / Alternatives
NE555 (bipolaire classique)
LM555 CMOS
TLC555M (version SOIC / SMD)
⭐ Avantages
✔ Très faible consommation (CMOS)
✔ Large plage de tension
✔ Compatible avec circuits NE555 existants
✔ Montage facile DIP-8
✔ Applications multiples : temporisation, oscillation, PWM
