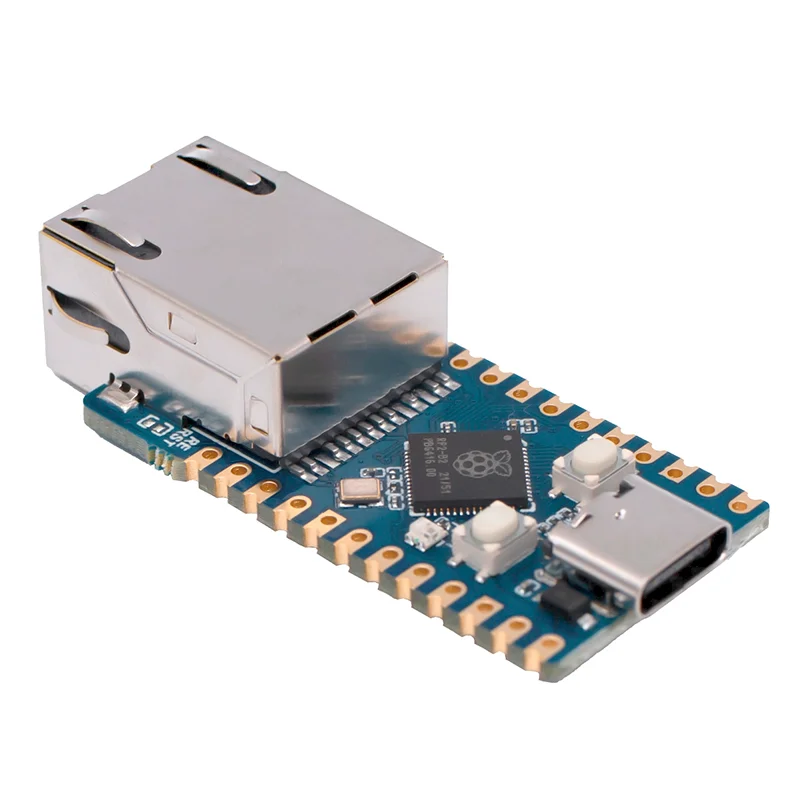

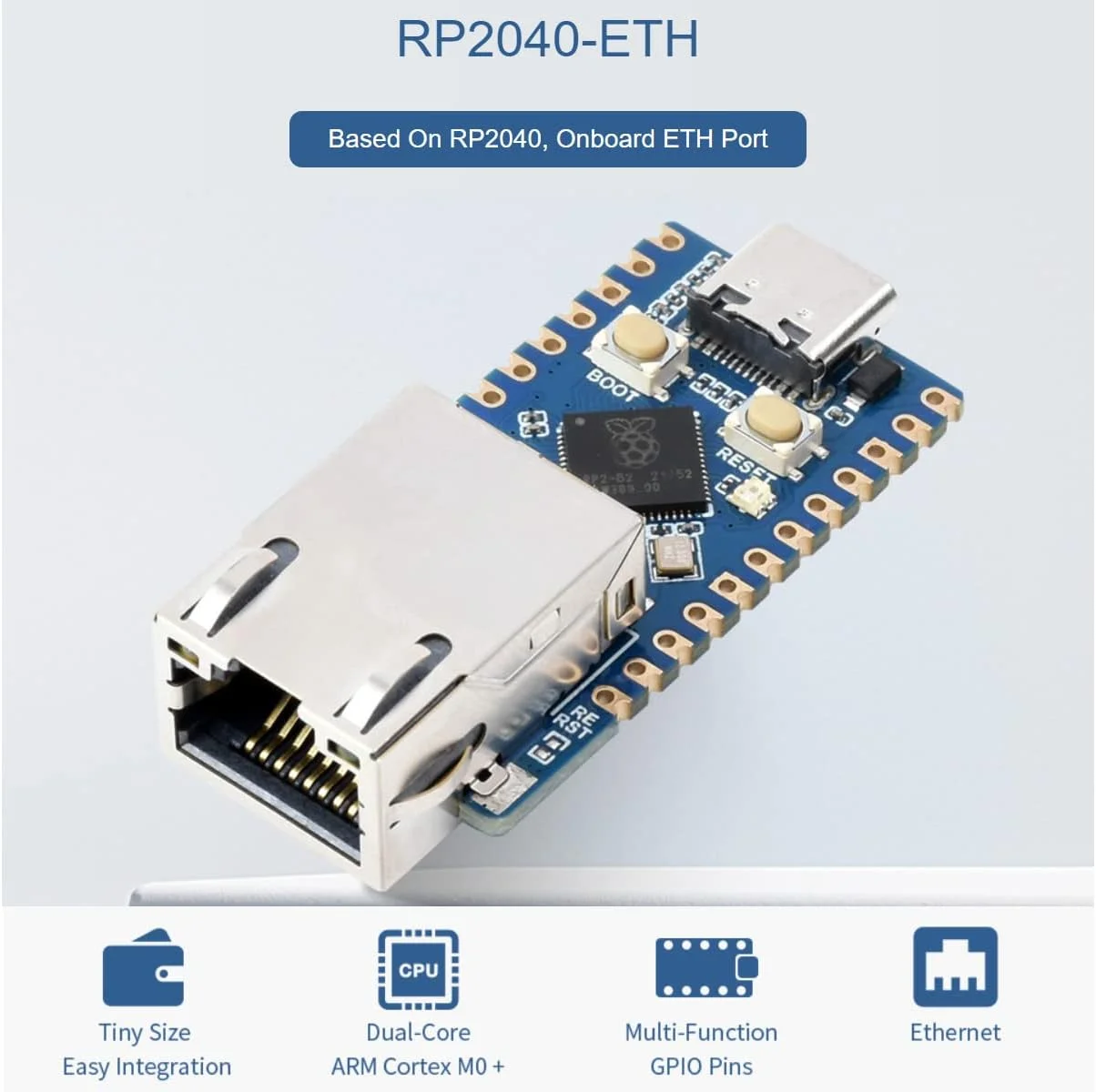

Waveshare RP2040-ETH Ethernet RJ45

La Carte de développement Waveshare RP2040-ETH Ethernet RJ45 repose sur le microcontrôleur officiel RP2040 de Raspberry Pi. Elle embarque un processeur ARM Cortex-M0+ double cœur cadencé jusqu’à 133 MHz, 264 Ko de SRAM, 4 Mo de mémoire Flash et une interface Ethernet RJ45 via le circuit CH9120 avec pile TCP/IP intégrée. Cette combinaison permet une intégration simple dans des projets de communication Ethernet.

Découvrez également notre gamme de cartes de développement :
https://mhtronic.com/carte-de-developpement/

Retrouvez aussi nos modules Ethernet et communication :
https://mhtronic.com/communication/

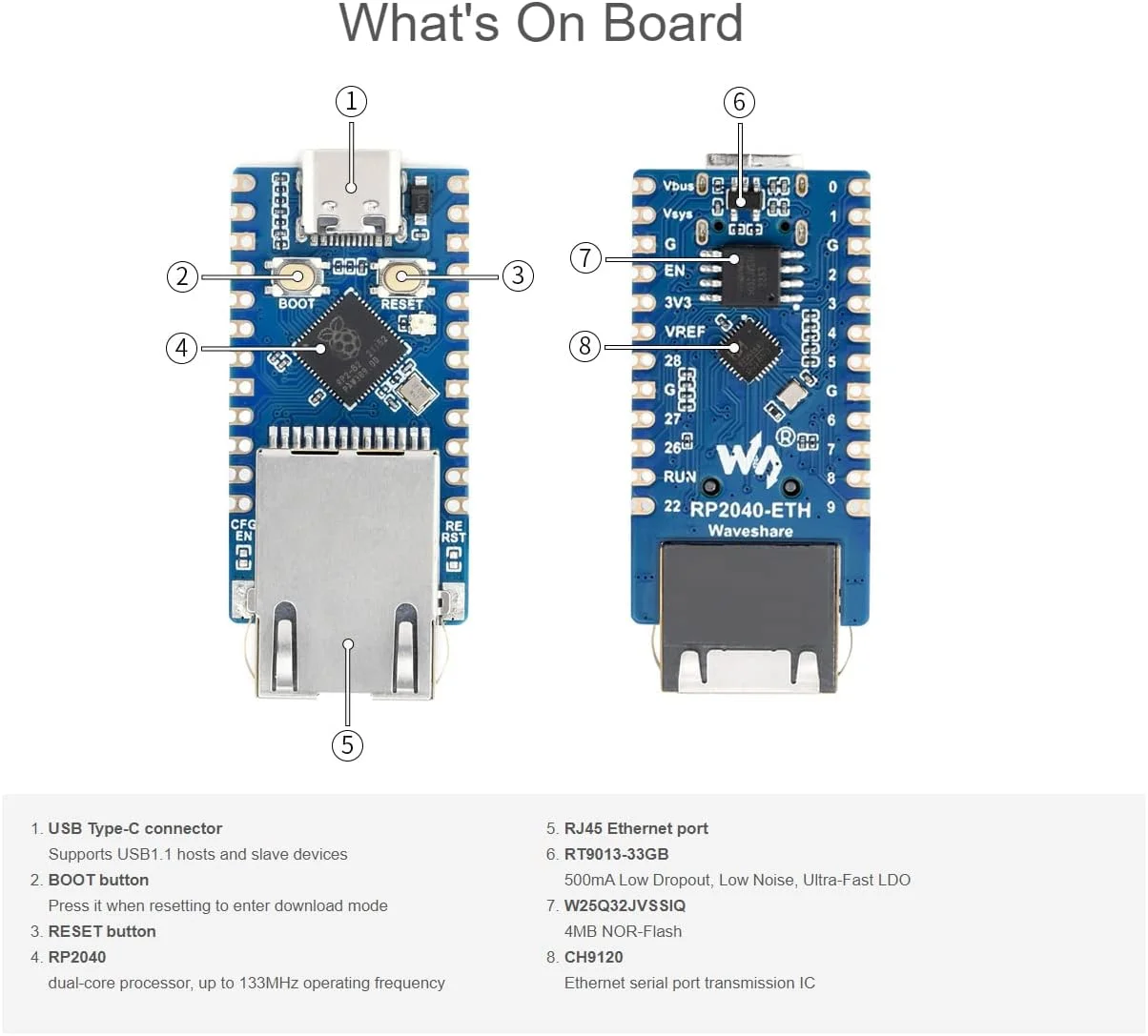

Caractéristiques techniques

Spécifications principales

• Microcontrôleur Raspberry Pi RP2040
• Processeur Dual-Core ARM Cortex-M0+
• Fréquence jusqu’à 133 MHz
• 264 KB SRAM
• 4 MB Flash (W25Q32JV)
• Port Ethernet RJ45
• Contrôleur réseau CH9120 avec pile TCP/IP intégrée
• Connecteur USB Type-C
• 14 GPIO multifonctions
• 2 × UART
• 2 × I²C
• 1 × SPI
• 13 sorties PWM
• 8 machines d’état PIO
• Capteur de température intégré
• Boutons BOOT et RESET
• Compatible USB 1.1
• Alimentation 5 V via USB Type-C

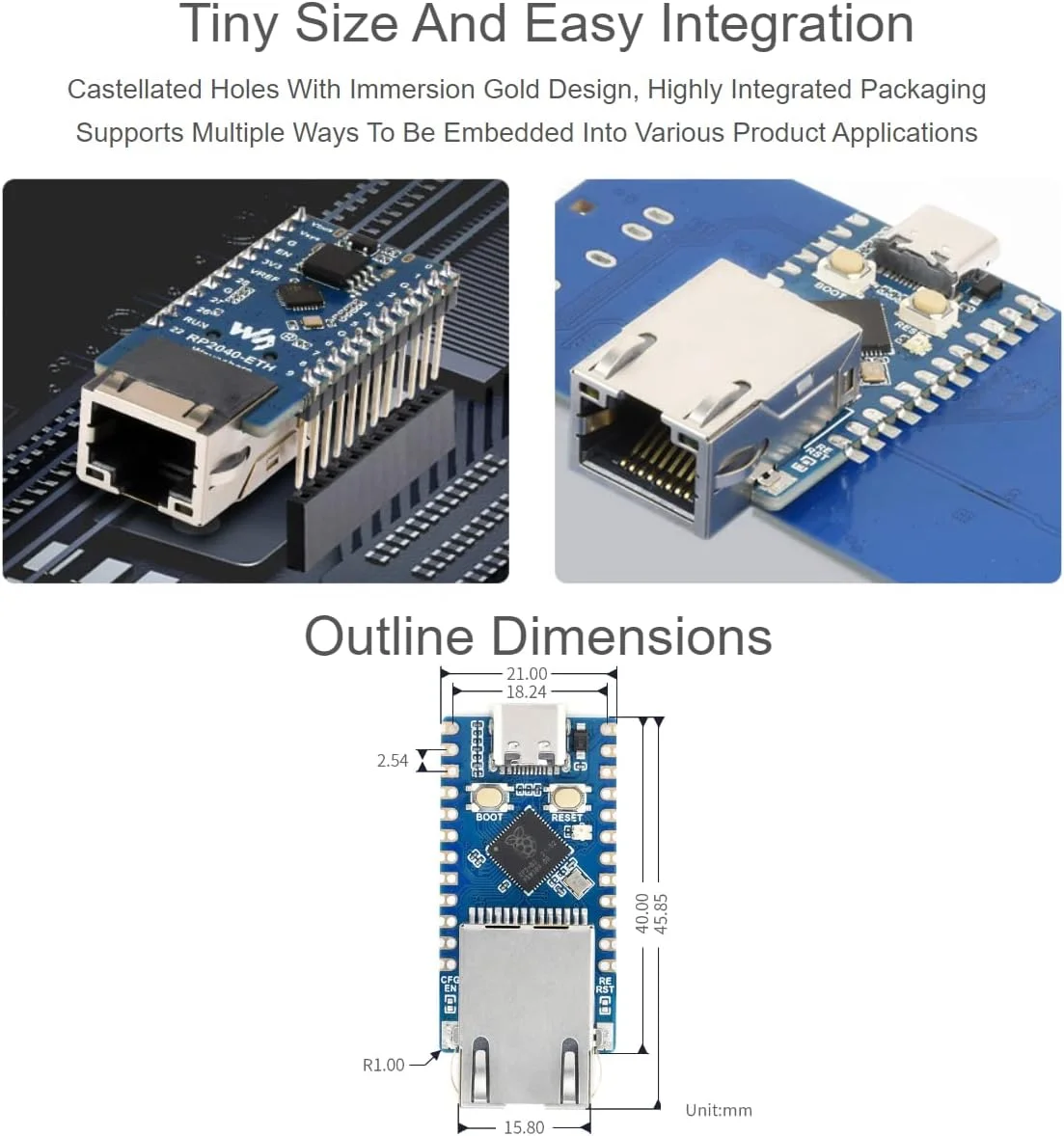

• Trous castellated pour intégration sur PCB.

Avantages

La Carte de développement Waveshare RP2040-ETH Ethernet RJ45 offre de nombreux avantages :

• Communication Ethernet stable
• Taille compacte
• Intégration facile
• Excellentes performances
• Compatible C/C++
• Compatible MicroPython
• Compatible Arduino
• Téléchargement Drag & Drop
• Faible consommation
• Documentation complète
• Nombreux exemples disponibles.

Applications

Cette carte est idéale pour :

• Projets IoT
• Automatisation industrielle
• Contrôle Ethernet
• Serveurs TCP
• Clients TCP
• Serveurs UDP
• Communication série sur Ethernet
• Acquisition de données
• Passerelles réseau
• Domotique
• Robotique
• Systèmes embarqués
• Développement Raspberry Pi RP2040.

Compatibilité

La carte prend en charge :

• C/C++
• Arduino IDE
• MicroPython
• Raspberry Pi Pico SDK
• USB Drag & Drop
• Thonny IDE
• Visual Studio Code (Pico SDK).

Performances du microcontrôleur RP2040

Le cœur de la Carte de développement Waveshare RP2040-ETH Ethernet RJ45 est le célèbre microcontrôleur RP2040 développé par Raspberry Pi. Grâce à son processeur Dual-Core ARM Cortex-M0+ cadencé jusqu’à 133 MHz, cette carte offre d’excellentes performances pour les applications embarquées nécessitant rapidité, stabilité et faible consommation énergétique.

Le RP2040 dispose de 264 KB de SRAM et d’une mémoire Flash de 4 MB, permettant l’exécution de programmes complexes, la gestion de multiples périphériques et le traitement des données en temps réel. Son architecture moderne facilite également le développement de projets professionnels aussi bien que de prototypes électroniques.

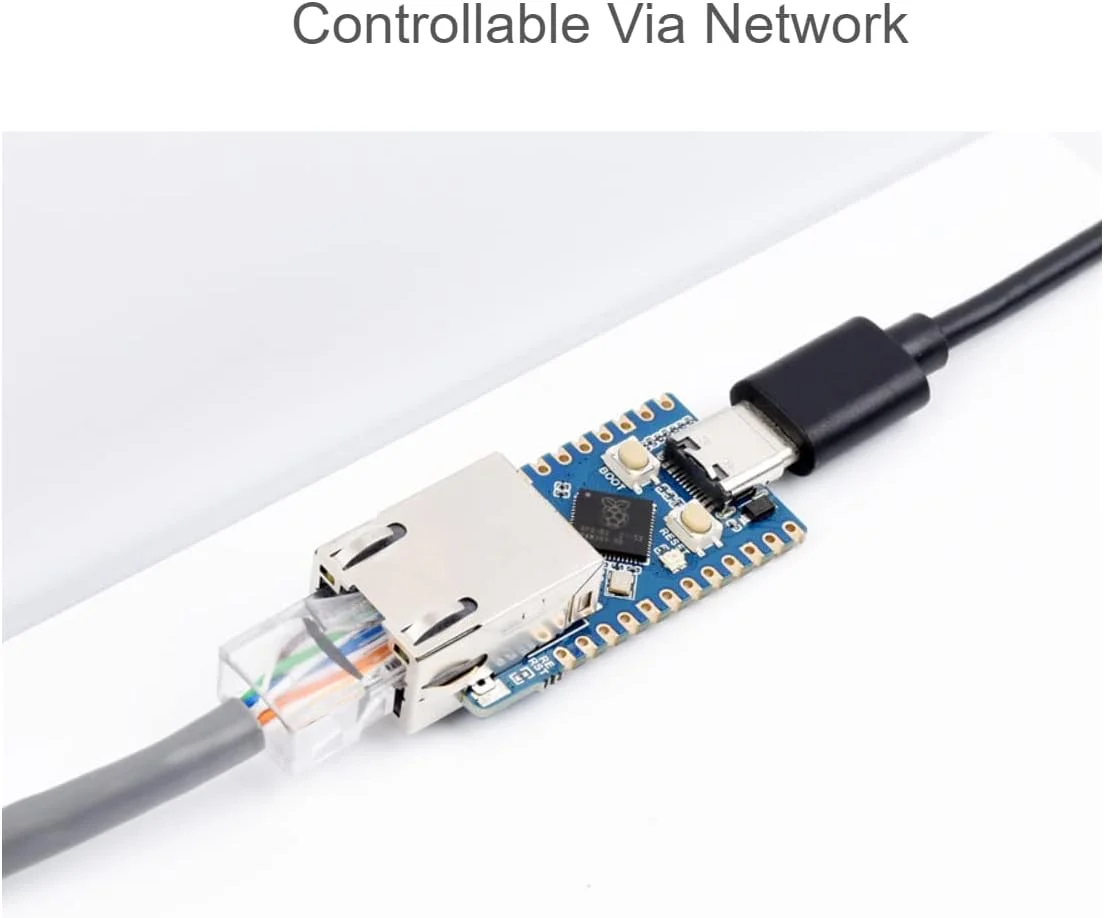

Interface Ethernet intégrée

L’un des principaux avantages de cette Carte de développement Waveshare RP2040-ETH Ethernet RJ45 est la présence d’une interface Ethernet RJ45 reposant sur le contrôleur CH9120.

Cette interface permet une communication réseau rapide et fiable sans avoir besoin d’ajouter un module Ethernet externe. Elle constitue une solution idéale pour :

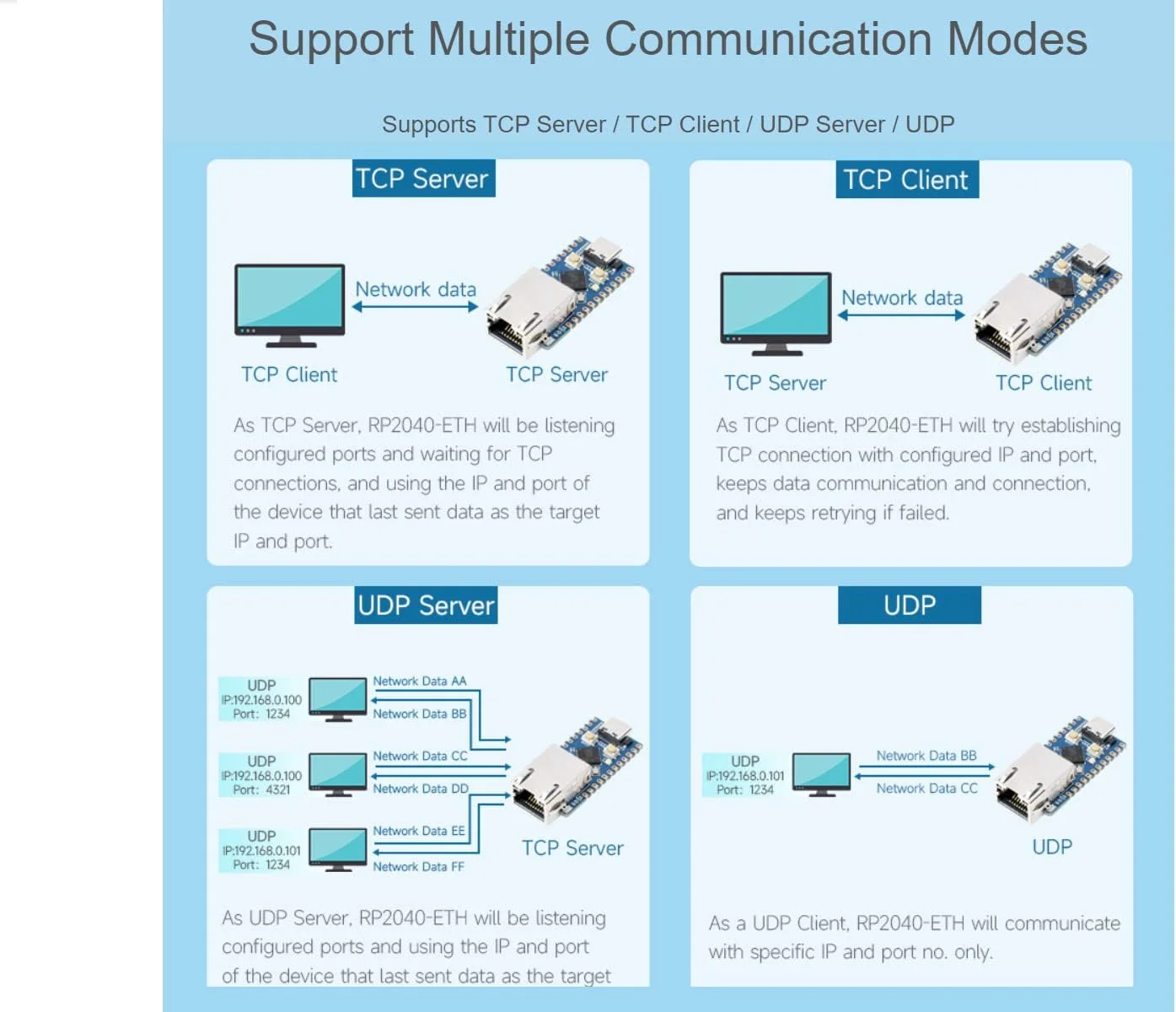

• Communication TCP
• Communication UDP
• Serveurs embarqués
• Clients réseau
• Contrôle industriel
• Communication entre automates
• Systèmes IoT
• Surveillance à distance

Grâce à cette connectivité Ethernet, la carte peut être intégrée dans des installations professionnelles nécessitant une transmission de données stable.

Compatibilité avec plusieurs environnements de développement

La Carte de développement Waveshare RP2040-ETH Ethernet RJ45 prend en charge plusieurs environnements de programmation largement utilisés.

Elle est compatible avec :

• Raspberry Pi Pico SDK
• Arduino IDE
• MicroPython
• C/C++
• Visual Studio Code
• Thonny IDE

Cette compatibilité permet aussi bien aux débutants qu’aux ingénieurs expérimentés de développer rapidement leurs applications.

Connectique et interfaces disponibles

Cette carte offre un grand nombre d’interfaces facilitant son intégration dans différents projets électroniques.

Elle dispose notamment de :

• GPIO programmables
• UART
• SPI
• I²C
• PWM
• ADC
• USB Type-C
• Interface Ethernet RJ45
• Boutons BOOT et RESET
• Capteur de température intégré

Ces nombreuses interfaces permettent de connecter facilement des capteurs, des afficheurs LCD, des modules WiFi, Bluetooth, LoRa, GSM, moteurs ou encore différents systèmes industriels.

Pourquoi choisir la Carte de développement Waveshare RP2040-ETH Ethernet RJ45 ?

La Carte de développement Waveshare RP2040-ETH Ethernet RJ45 représente une excellente solution pour les développeurs recherchant une carte compacte, performante et économique avec une connectivité Ethernet native.

Ses principaux atouts sont :

• Haute vitesse d’exécution
• Ethernet RJ45 intégré
• Documentation complète
• Faible consommation énergétique
• Excellent rapport qualité/prix
• Grande communauté d’utilisateurs
• Compatible avec de nombreuses bibliothèques open source
• Idéale pour les applications professionnelles et éducatives

Conclusion

Que vous développiez un système de supervision industrielle, une passerelle IoT, un serveur embarqué ou un projet de domotique, la Carte de développement Waveshare RP2040-ETH Ethernet RJ45 constitue une plateforme fiable et performante.

Grâce à son microcontrôleur RP2040, sa connectivité Ethernet RJ45, sa compatibilité avec Arduino, MicroPython et C/C++, ainsi que ses nombreuses interfaces de communication, elle répond parfaitement aux besoins des concepteurs de systèmes embarqués modernes.

Documentation

La documentation officielle, les exemples de code, les schémas électroniques et les bibliothèques sont disponibles sur le Wiki Waveshare ainsi que sur la page officielle du fabricant.

FAQ

Cette carte possède-t-elle un port Ethernet RJ45 ?

Oui, elle intègre un port Ethernet RJ45 via le contrôleur CH9120.

Quelle est la fréquence du RP2040 ?

Jusqu’à 133 MHz.

Quelle est la capacité mémoire ?

264 KB SRAM et 4 MB Flash.

Quels langages sont compatibles ?

C/C++, Arduino et MicroPython.

Cette carte est-elle adaptée aux projets IoT ?

Oui, elle est parfaitement adaptée aux applications IoT et aux systèmes embarqués avec communication Ethernet.
