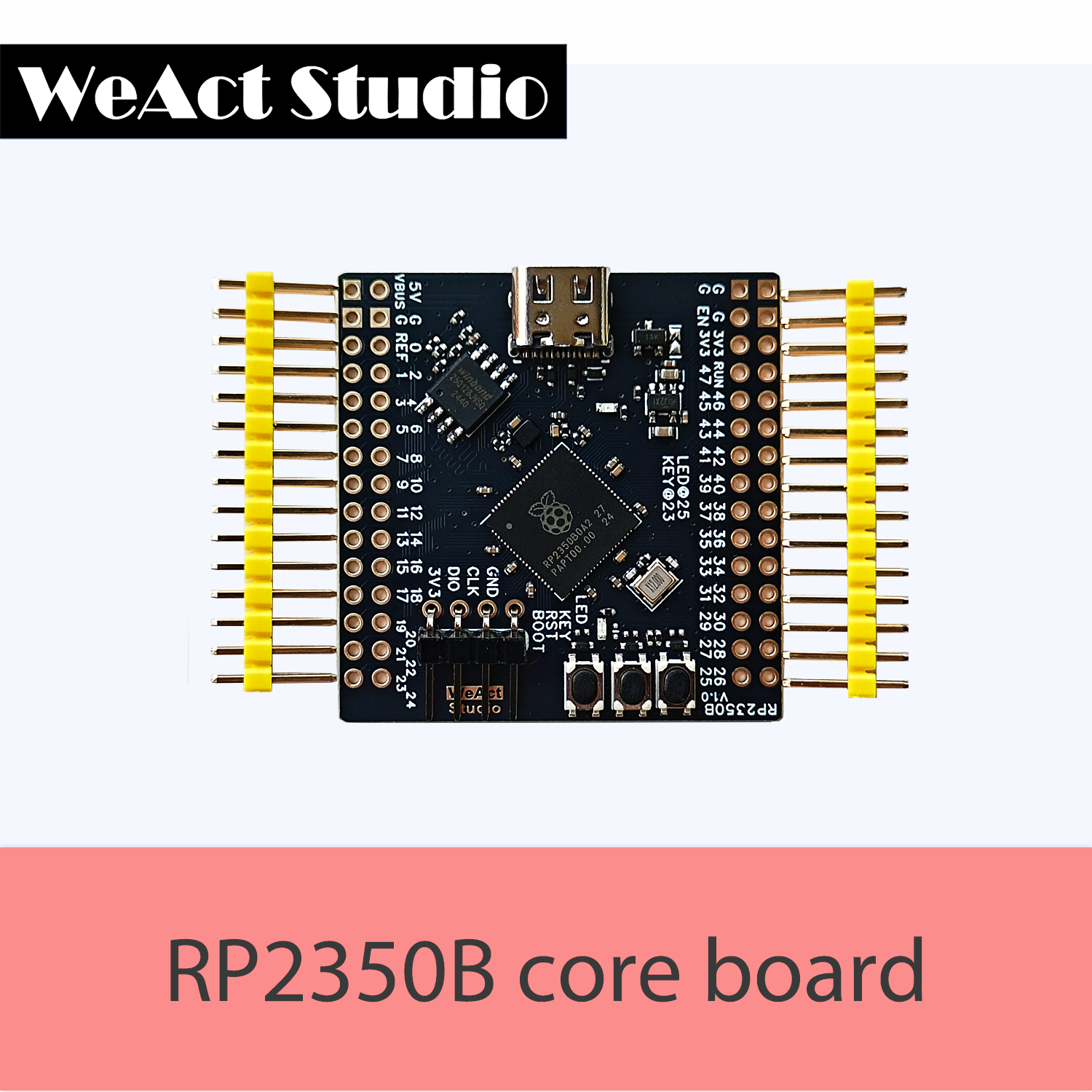

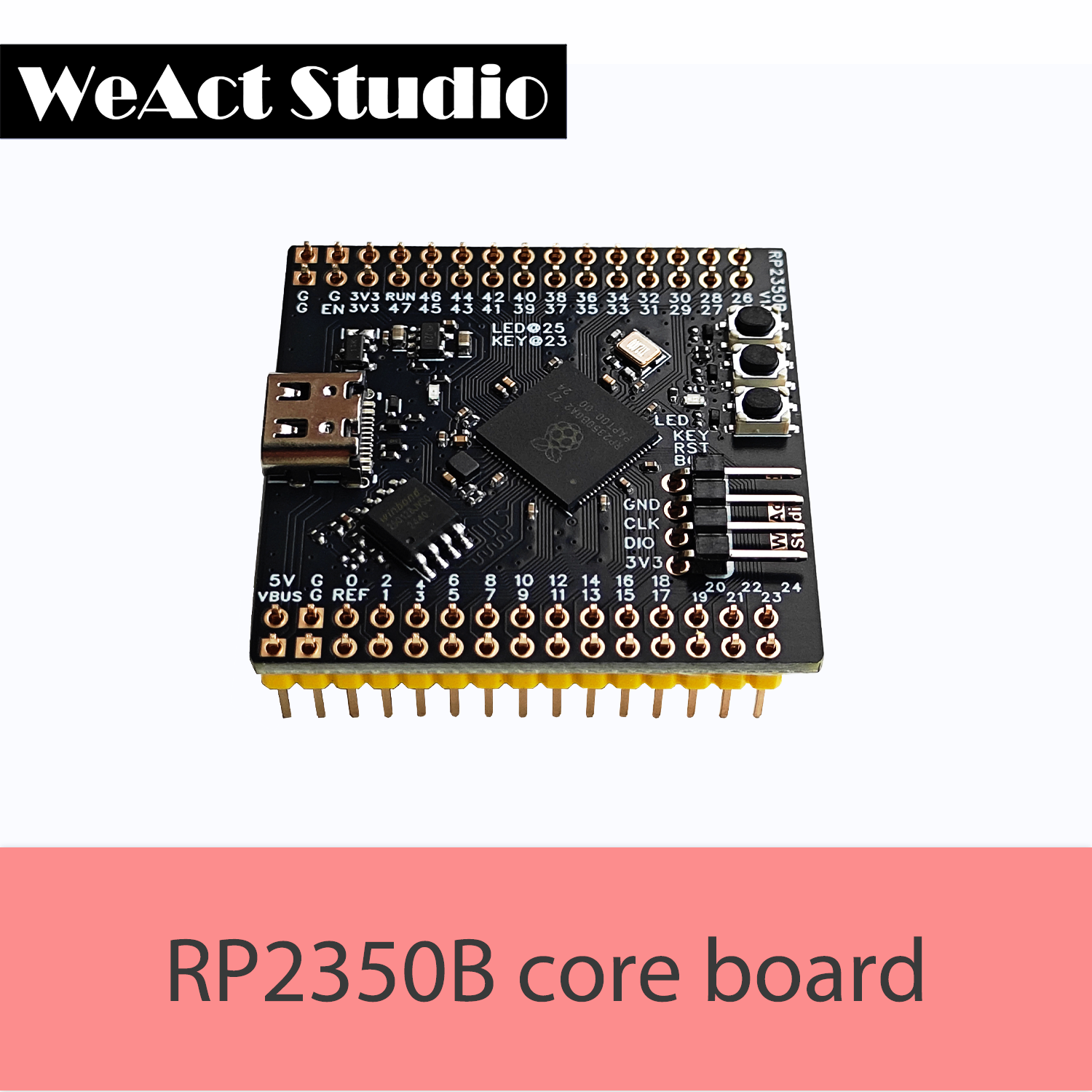

WeAct RP2350B Core Board

La WeAct RP2350B Core Board est une carte de développement compacte basée sur le microcontrôleur Raspberry Pi RP2350B, offrant l’ensemble des 48 broches GPIO via deux connecteurs 30 broches. Elle intègre un port USB‑C pour l’alimentation et la programmation

📋 Spécifications techniques

• Microcontrôleur : Raspberry Pi RP2350B (QFN‑80EP, 10×10 mm)

  • Architecture : double cœur (Cortex‑M33 ou Hazard3 RISC-V sélectionnables, 150 MHz)

  • Mémoire SRAM interne : 520 kB + 8 kB OTP

• Stockage : 16 Mo QSPI Flash (extensible via emplacement PSRAM/Flash supplémentaire)

• GPIO & Interfaces :

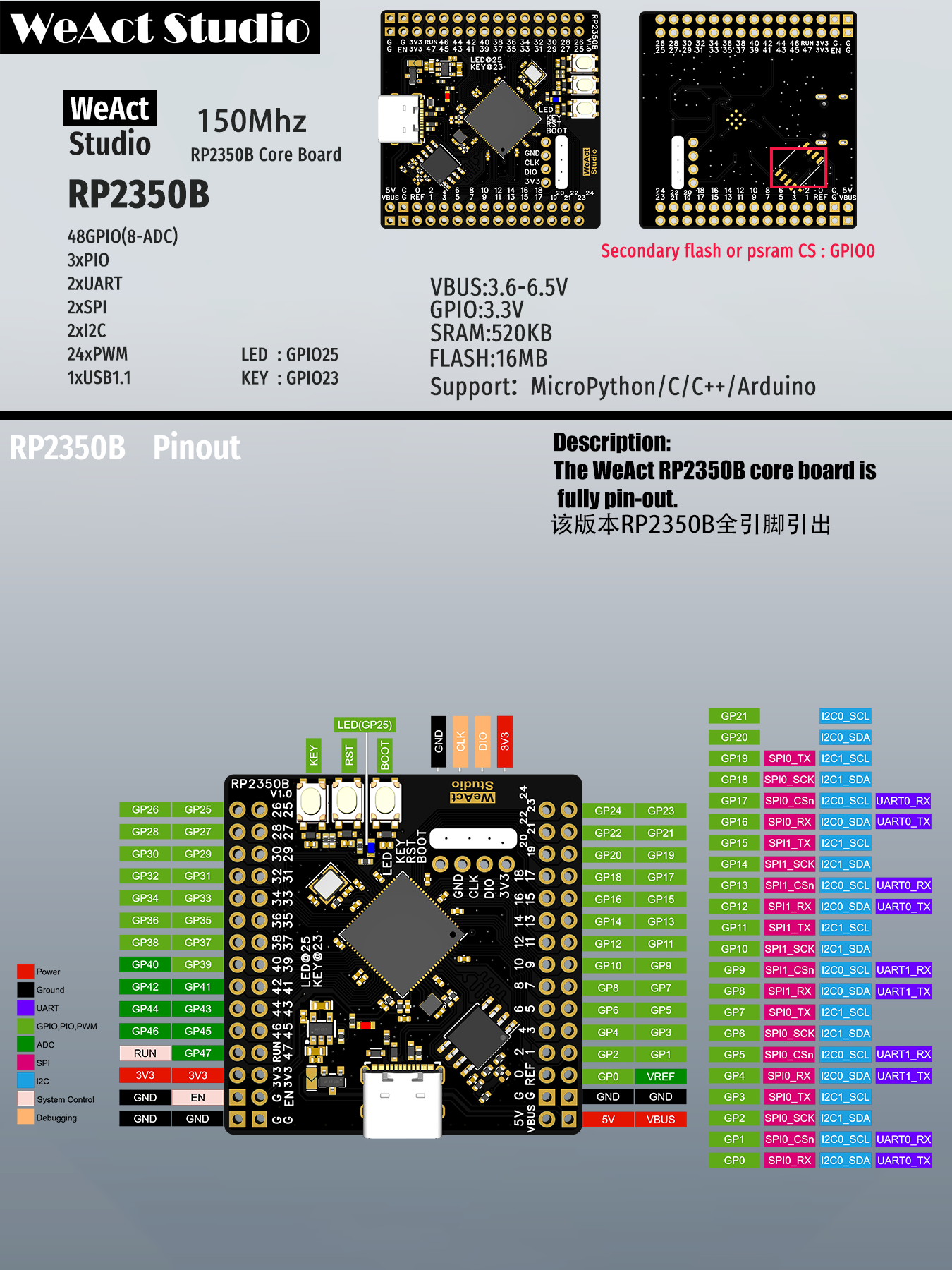

  • 48 broches accessibles (2×30 broches)

  • UART ×2, SPI ×2, I²C ×2, 24 PWM, 8 ADC, 12 PIO (state machines), HSTX, VREF, 5 V / 3.3 V, GND

• Debug : connecteur SWD 4 broches

• Boutons / LED : Reset, Boot, bouton utilisateur (GP23), LED utilisateur (GP25)

• Cristal : 12 MHz

• Alimentation : 3.6 à 6.5 V via USB‑C

• Dimensions : 41.4 mm × 41.1 mm (≈ 1.63″ × 1.62″)

✅ Avantages clés

• Accès complet aux 48 broches GPIO, idéal pour prototypage complexe

• Architecture dual‑core avec choix entre Cortex‑M33 (ARM) ou Hazard3 RISC‑V

• Sécurité avancée : Secure Boot et TrustZone

• Support firmware : Pico SDK (C/C++), MicroPython, Arduino, etc.

• Extensible: possibilité d’ajouter PSRAM/Flash pour accroître la mémoire disponible

🖥️ Usage typique

• Développement embarqué avec prototypes complexes

• Projets IoT nécessitant de nombreuses interfaces

• Projets nécessitant haute performance ou sécurité (ex. machine learning léger, automatisation, capteurs)

• Utilisation avancée en MicroPython ou firmware alternatif via UF2 bootloader
