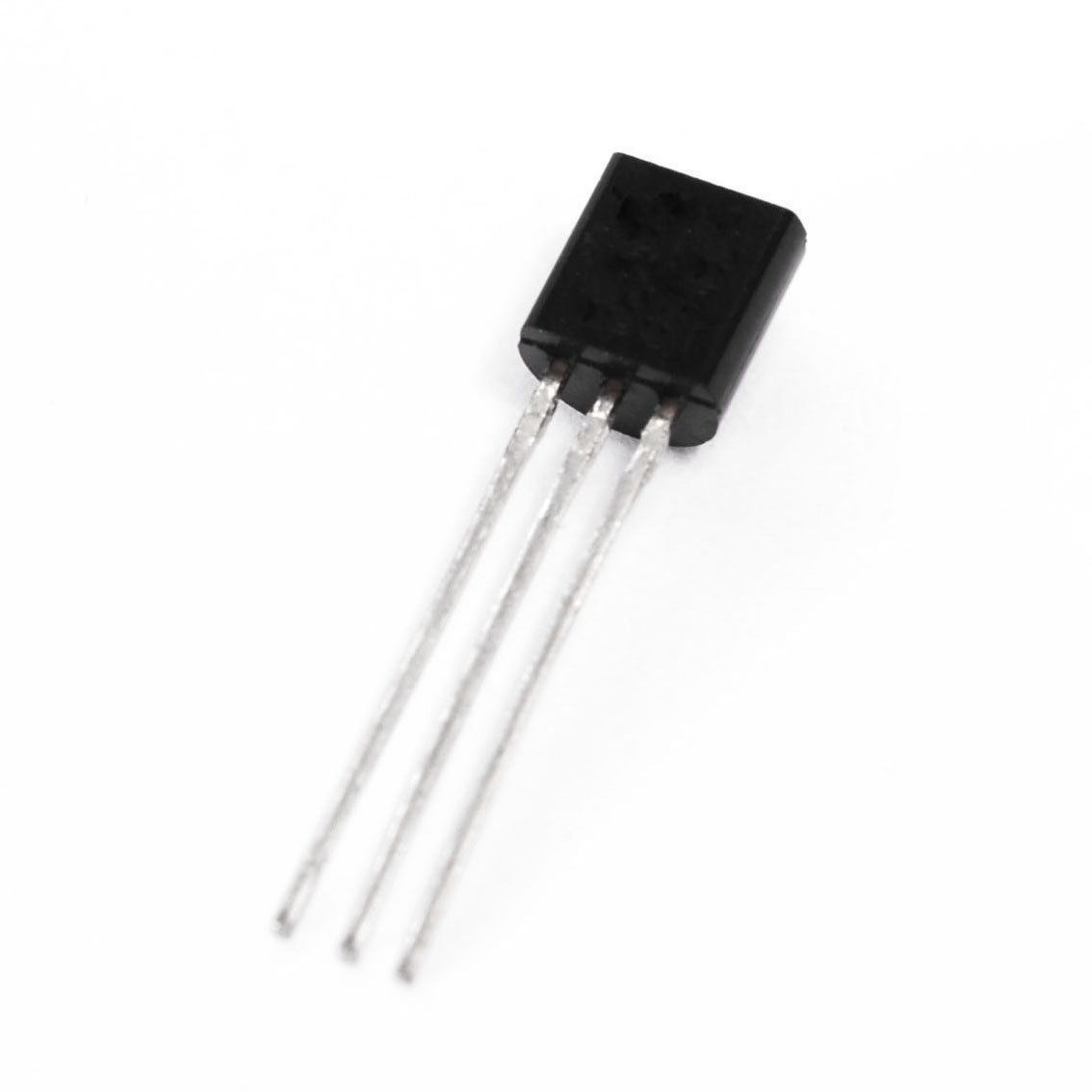

2SC1815 – Transistor NPN faible signal (Boîtier TO-92 / DIP)

Le 2SC1815 est un transistor bipolaire NPN haute fiabilité, conçu pour l’amplification et la commutation de petits signaux . Il est largement utilisé dans les circuits audio, RF et électroniques générales grâce à son faible bruit , sa bonne stabilité thermique et son gain élevé .

⚙️ Caractéristiques principales

Transistor NPN faible bruit

Haute sensibilité pour signaux faibles

Faible consommation

Idéal pour amplificateurs audio et préamplis

Format compact TO-92 (DIP traversant)

🔌 Spécifications électriques

Paramètre
Valeur

Tension collecteur-émetteur (Vceo)
50 V max

Tension collecteur-base (Vcbo)
60 V max

Tension émetteur-base (Vebo)
5 V max

Courant collecteur (Ic)
150 mA max

Puissance dissipée (Pd)
400 mW

Gain (hFE)
70 → 700 (selon classe GR / BL / Y)

Fréquence de transition (fT)
≈ 80 MHz

Température de service
−55°C → +150°C

📍 Boîtier & brochage

Type : TO-92 / DIP-3

Montage : Traversant (Through Hole)

Brochage (face plate vers vous, pattes vers le bas) :
1️⃣ Émetteur (E) 2️⃣ Collecteur (C) 3️⃣ Base (B)

🧩 Applications typiques

Préamplificateurs audio

Amplificateurs faible signal

Circuits RF

Commutation basse puissance

Projets Arduino / DIY / réparations électroniques

Radios, TV, cartes de contrôle

🔄 Transistors équivalents

BC547 / BC548

2N3904

2SC945 (caractéristiques proches)

⭐ Avantages
✔ Faible bruit ✔ Prix économique ✔ Facile à trouver ✔ Très polyvalent ✔ Compatible prototypage (breadboard)
