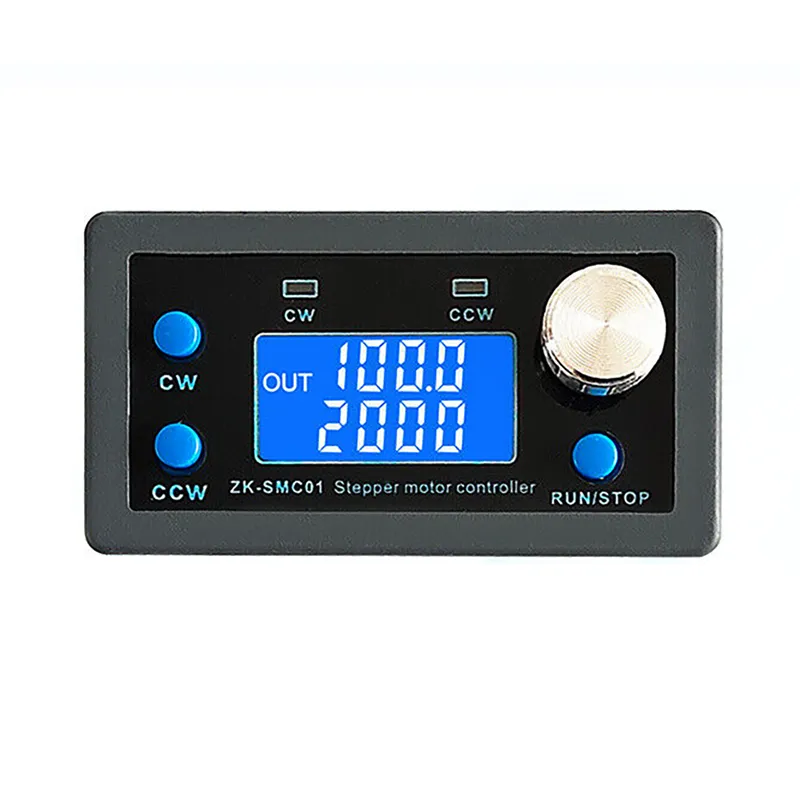

Présentation Contrôleur à axe unique ZK-SMC01

Le Contrôleur à axe unique ZK-SMC01 est conçu pour piloter un moteur pas à pas sur un seul axe avec une grande précision. Grâce à ses paramètres configurables (vitesse, distance, délai, nombre de cycles et accélération), il convient parfaitement aux machines CNC, systèmes de positionnement, convoyeurs, bancs de test et équipements d’automatisation. Les réglages sont mémorisés même après une coupure d’alimentation.

Découvrez également notre gamme de contrôleurs moteurs :

https://mhtronic.com/product-category/moteurs/

Consultez aussi nos drivers pour moteurs pas à pas :

https://mhtronic.com/product-category/drivers-moteurs/

Caractéristiques techniques

Spécifications principales Contrôleur à axe unique ZK-SMC01

• Modèle : ZK-SMC01
• Contrôle : 1 axe
• Type de moteur : moteur pas à pas
• Alimentation : DC 5 V à 30 V
• Écran LCD haute visibilité
• Réglage de la vitesse : 0,1 à 999 tr/min
• Nombre d’impulsions programmable
• Gestion de l’accélération et de la décélération
• Délais avant inversion programmables
• Nombre de cycles programmable
• Communication TTL série
• Protection contre l’inversion de polarité
• Sauvegarde automatique des paramètres
• Température de fonctionnement : -20 °C à +85 °C
• Compatible avec les moteurs NEMA 17 et NEMA 23.

Modes de fonctionnement

Le ZK-SMC01 propose plusieurs modes pour répondre à différents besoins :

• Mode automatique
• Mode manuel
• Mode paramétrage
• Commande via port série TTL

Ces modes permettent de réaliser des mouvements répétitifs, des séquences automatiques ou un contrôle externe depuis un microcontrôleur ou un ordinateur.

Applications

Le Contrôleur à axe unique ZK-SMC01 est parfaitement adapté pour :

• Machines CNC
• Découpe laser
• Gravure CNC
• Robotique
• Positionnement linéaire
• Convoyeurs automatiques
• Machines de dosage
• Systèmes d’alimentation automatique
• Automatisation industrielle
• Bancs de test
• Impression 3D
• Machines spéciales.

Avantages

Le Contrôleur à axe unique ZK-SMC01 offre de nombreux avantages :

• Configuration simple via écran LCD
• Grande précision de contrôle
• Fonctionnement autonome
• Mémoire des paramètres après coupure
• Large plage d’alimentation
• Contrôle fluide grâce à l’accélération et à la décélération
• Compatible avec de nombreux drivers pas à pas
• Convient aux applications industrielles et aux projets DIY.

Pourquoi choisir le ZK-SMC01 ?

Le Contrôleur à axe unique ZK-SMC01 permet de mettre en œuvre rapidement un système de contrôle de moteur pas à pas sans avoir à développer un logiciel complexe. Son interface LCD facilite le réglage des paramètres, tandis que la communication TTL offre une intégration aisée dans des systèmes plus avancés. Il constitue une solution économique, fiable et performante pour les applications de mouvement sur un seul axe.

FAQ

Le ZK-SMC01 peut-il fonctionner sans Arduino ?

Oui. Il peut fonctionner de manière totalement autonome après configuration.

Quels moteurs sont compatibles ?

Les moteurs pas à pas, notamment les modèles NEMA 17 et NEMA 23.

Quelle est la plage d’alimentation ?

De 5 V à 30 V DC.

Le module mémorise-t-il les réglages ?

Oui, les paramètres restent enregistrés même après une coupure d’alimentation.

Peut-on le piloter par un microcontrôleur ?

Oui, via son interface TTL série.
